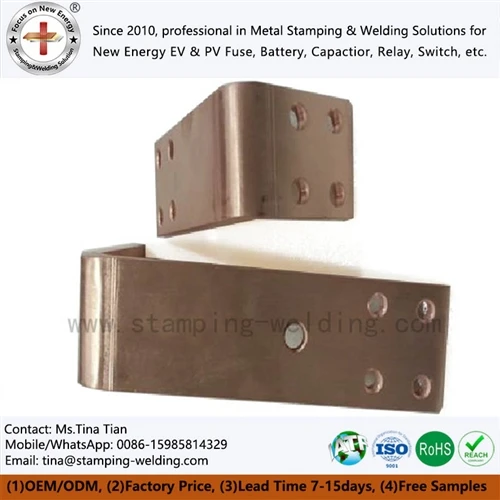

Erdungs- und Stromverteilungsschienen in Umspannwerken für den Schienenverkehr und die Traktion

Bei 750-V- und 1500-V-Gleichstrom-Schienenbahnsystemen muss die Sammelschiene gleichzeitig Fehlerstrompfade, thermischen Anstieg, mechanische Kräfte und Isolationsabstand kontrollieren. Eine Erdungssammelschiene für den Schienenverkehr ist nicht einfach ein Kupferstreifen: Ihr Querschnitt, ihr Verbindungswiderstand, ihre Montagegeometrie, ihre Oberflächenbehandlung und ihr Isoliersystem müssen auf die für die Installation definierte Traktionsrückführungs- und Erdungsarchitektur abgestimmt sein. EN 50122-1 befasst sich mit der elektrischen Sicherheit, der Erdung und dem Rückstromkreis für ortsfeste Bahnanlagen, während sich EN 50122-2 mit Streustromeffekten in Gleichstrom-Traktionssystemen befasst.







Ein Umspannwerk verteilt Gleichstrom über Hochstromleiter und stellt gleichzeitig kontrollierte Pfade für Schutzausgleich und Fehlerstrom bereit. Die Erdungs- und Stromverteilungsschienen haben daher unterschiedliche elektrische Funktionen, auch wenn sie aus ähnlichen Kupferqualitäten hergestellt sind.



Bei einer Erdungssammelschiene für den Schienenverkehr sollte die Entwurfsprüfung mit dem gesamten Strompfad und nicht mit der Nennsystemspannung beginnen. Der Ingenieur sollte Folgendes definieren:



750V oder 1500V DC Systemspannung und die entsprechende Isolationskoordination.
Dauerbetriebsstrom, einschließlich Reduzierung der Umgebungstemperatur-.
Voraussichtlicher Kurzschlussstrom, Fehlerdauer und Löschzeit der Schutzvorrichtung.
Kupferquerschnitt-, Sammelschienenabstand und parallel-Leiterkonfiguration.
Verbindungswiderstand, Schraubenvorspannung und Zustand der Kontaktoberfläche.
Erdungs- und Potenzialausgleichstopologie entsprechend dem Entwurf der Traktionsanlage.
Kriech- und Luftstrecken bei maximaler Betriebsspannung.
Mechanischer Stützabstand gegen elektrodynamische Kräfte bei Kurzschlüssen.
Korrosionsschutz für Kupfer, beschichtete Schnittstellen und Montageteile.

EN 50122-1 befasst sich speziell mit der elektrischen Sicherheit, der Erdung und dem Rückstromkreis für ortsfeste Bahnanlagen. Bei Gleichstrombahnsystemen muss auch die Streustromkontrolle gemäß EN 50122-2 berücksichtigt werden.





Für Hochstrom-Traktionsanwendungen wird häufig C1100-Reinkupfer ausgewählt, bei dem elektrische Leitfähigkeit und thermische Leistung die Materialentscheidung dominieren. Ein häufig festgelegtes Leitfähigkeitsziel für Kupfer mit hoher -Leitfähigkeit ist 100 % IACS.



Die tatsächliche Sammelschienentemperatur wird jedoch nicht allein durch die Leitfähigkeit bestimmt. Verbindungswiderstand, Anpressdruck, Oberflächenbeschaffenheit, Leitergeometrie und Wärmeableitung können zu den dominierenden Variablen werden.



Designvariable	Technische Überlegungen	Typische Produktionskontrolle
C1100 Kupfer	Hohe elektrische Leitfähigkeit	Materialzertifikat und Qualitätsnachweis
Querschnittsfläche-	Bestimmt die Stromdichte und den thermischen Anstieg	Zeichnungsgesteuerte-Bemaßungen
Gelenkwiderstand	Beeinflusst die lokale Erwärmung	Kontakt-Widerstandsprüfung
Ebenheit der Sammelschiene	Beeinflusst die Unterstützung und den gemeinsamen Kontakt	Ebenheitsmessung
Lochposition	Steuert die Ausrichtung der Baugruppe	KMG / optische Inspektion
Oberflächenbehandlung	Kontrolliert Korrosion und Grenzflächenstabilität	Prüfung der Beschichtungs-/Plattierungsdicke
Randzustand	Verhindert Isolationsschäden	Entgraten und Sichtprüfung



Bei großen Kupferschienen kann sich über mehrere Verbindungspunkte hinweg ein kleiner Maßfehler ansammeln. Lochabstand, Biegewinkel, Schlitzbreite und Montagereferenzpunkte sollten daher über dasselbe Bezugssystem gesteuert werden.







Eine Sammelschiene kann ihren Dauerstrombedarf-erfüllen und trotzdem bei einem Kurzschluss ausfallen. Die elektromagnetische Kraft zwischen parallelen Leitern nimmt mit dem Fehlerstrom schnell zu, sodass der Abstand der Stützen, die Ausrichtung der Leiter und die Festigkeit der Befestigungselemente Teil des elektrischen Entwurfs sind.



Bei einer vereinfachten Parallelleiteranordnung ist die elektromagnetische Kraft ungefähr proportional zum Produkt der Momentanströme:



Dabei steht I für den Strom und d für den Leiterabstand.



Das eigentliche Kurzschlussdesign muss den systemspezifischen potenziellen Fehlerstrom, die Wellenform, die Leitergeometrie und die Ausschaltzeit des Schutzes berücksichtigen. Ein 25-kA-Fehler und ein 50-kA-Fehler können nicht als einfaches zwei-faches mechanisches Konstruktionsproblem behandelt werden, da der asymmetrische Spitzenstrom den RMS-Kurzschlusswert überschreiten kann.



Aus diesem Grund sollte in der Sammelschienenzeichnung Folgendes festgelegt werden:

Stützenabstand in mm.
Kupferdicke und -breite in mm.
Kurzschlussstrom-in kA RMS.
Spitzenstromfestigkeit, sofern angegeben.
Fehlerdauer in ms.
Befestigungstyp und Anzugsdrehmoment.
Isolierendes Trägermaterial und mechanische Belastbarkeit.
Mindestabstand zwischen Leiter-zu-Leiter und Leiter-zu-Bodenabstand.





Die Verbindungstechnik bestimmt den örtlichen Widerstand und die Wärmeverteilung.



Verbindungsmethode	Hauptanwendung	Technische Kontrolle	Hauptrisiko
Schraubverbindung	Abnehmbare Umspannwerksanschlüsse	Drehmoment und Anpressdruck	Erhöhung des Gelenkwiderstands
Widerstandsschweißen	Wiederholtes Verbinden von Kupferkomponenten	Strom, Kraft und Schweißzeit	Hitze-beeinflusste Verformung
Widerstandslöten mit Silber	Kupfer-/Kontaktbaugruppe	Kontrolle der Löttemperatur und des Füllstoffs	Unvollständige Benetzung
Laserschweißen	Kompakte Cu-zu-Cu- oder Cu{2}}Al-Anordnungen	Strahlleistung, Geschwindigkeit und Fokusposition	Variation der Porosität/Penetration
Molekulares Diffusionsschweißen	Hoch-integrierte laminierte Schnittstellen	Druck, Temperatur und Oberflächenvorbereitung	Schnittstellenverschmutzung



Bei Kupfer-Sammelschienen sollte die Verbindung als elektrische Schnittstelle und nicht nur als mechanische Verbindung bewertet werden. Mithilfe der Kartierung des Kontaktwiderstands, der Wärmebildgebung unter repräsentativer Stromstärke und der metallografischen Untersuchung können lokale Erwärmungen identifiziert werden, die bei der Maßprüfung möglicherweise nicht sichtbar sind.



Fordern Sie eine kostenlose DFM-Bewertung und ein Angebot an





Der entscheidende Konstruktionsparameter für eine Traktionssammelschiene ist nicht nur ihre Nennstrombelastbarkeit. In einer Fertigungszeichnung muss festgelegt werden, wie sich der Leiter sowohl im Normalbetrieb als auch im Fehlerfall verhält.



25–50 kA Fehlerstrom und elektrodynamische Last

Bei einem Kurzschluss wirken benachbarte Leiter abhängig von der Stromrichtung anziehende oder abstoßende elektromagnetische Kräfte. Diese Kräfte übertragen sich direkt auf die Isolierstützen, Befestigungsschrauben und Kupferbögen.



Eine praktische Überprüfung des Sammelschienendesigns sollte daher die gesamte Lastkette untersuchen:

Kupferleiter → Verbindungspunkt → Befestigungselement → Isolierträger → Schrank-/Umspannwerksstruktur

Wenn das Trägersystem zu flexibel ist, kann sich das Kupfer ausreichend bewegen, um den Isolationsabstand zu verringern. Wenn die Sammelschiene ohne entsprechende Spannungsentlastung starr eingespannt ist, kann die Wärmeausdehnung übermäßige Kräfte auf die Verbindungspunkte übertragen.



Für Hochstrombaugruppen sollten die folgenden Dimensionsmerkmale kontrolliert werden:



Parameter	Beispiel für eine technische Steuerung
Kupferdicke	Zeichnungsspezifische-Steuerung auf typischerweise mm{1}}Niveau
Sammelschienenbreite	Zeichnungsspezifisch-
Lochdurchmesser	±0,05 mm oder Zeichnungsanforderung
Lochabstand	±0,05–0,10 mm je nach Montage
Biegewinkel	±1 Grad oder Zeichnungsanforderung
Ebenheit	Zeichnungsspezifisch-
Grathöhe	Nach dem Stempeln kontrolliert
Beschichtungsdicke	Spezifikation-abhängig
Gelenkwiderstand	Projekt-spezifischer Akzeptanzwert



Bei den oben genannten Werten handelt es sich eher um Produktionskontrollbeispiele als um allgemeine Akzeptanzgrenzen für die Bahn. Die endgültige Spezifikation muss der Berechnung des Traktions-systems und der Kundenzeichnung folgen.





Die Materialauswahl sollte sich an der elektrischen und mechanischen Funktion jeder Komponente orientieren.



Eigentum	C1100 reines Kupfer	C2680 Messing
Elektrische Leitfähigkeit	Hoch; üblicherweise bis zu 100 % IACS spezifiziert	Deutlich niedriger als reines Kupfer
Hauptvorteil	Stromführung und Wärmeleitung	Mechanische Festigkeit und Formbarkeit
Typische Sammelschienenfunktion	Hauptstromleiter	Hardware / geformte Hilfskomponente
Widerstandsheizung	Niedriger für äquivalenten Querschnitt-	Höher
Stempelverhalten	Erfordert Prozesskontrolle für dicke Abschnitte	Generell günstig
Hohe-aktuelle Verteilung	Bevorzugt dort, wo geringer Widerstand vorherrscht	Normalerweise nicht die erste Wahl
Oberflächenbehandlung	Je nach Schnittstelle Zinn/Nickel/Silber	Zinn/Nickel/andere spezifizierte Oberfläche



Eine C1100-Sammelschiene kann mechanisch gestanzt, CNC-bearbeitet, gebogen, gebohrt oder laserbearbeitet werden. Bei der Massenproduktion können progressives Stanzen und automatisiertes Formen Maßabweichungen reduzieren, wenn die Geometrie für einen stempelbasierten Prozess geeignet ist.



Progressive Stanz- und CMM-Inspektion bei ±0,01 mm

Komplexe Erdungs- und Stromverteilungsschienen können Folgendes kombinieren:

Durchdringende Löcher.
Kerben und Schlitze.
Geformte Biegungen.
Geprägte Merkmale.
Kontaktfinger.
Montagehinweise.
Oberflächen-Behandlungszonen.



Bei sich wiederholenden Geometrien können beim progressiven Stanzen Loch- und Umformvorgänge integriert werden. Kritische Merkmale sollten dann mithilfe einer KMG-Inspektion oder spezieller Messgeräte überprüft werden.



Eine Toleranz von ±0,01 mm sollte nur dort angegeben werden, wo die Funktionsschnittstelle dies erfordert. Durch die Anwendung extrem enger Toleranzen bei jedem Merkmal steigen die Werkzeugkosten, ohne dass sich dabei zwangsläufig die elektrische Leistung verbessert.



Der Inspektionsplan sollte die Abmessungen wie folgt klassifizieren:

CTQ-Abmessungen -, die sich direkt auf die elektrische oder mechanische Baugruppe auswirken.
Schnittstellenabmessungen - passend zu Klemmen, Isolatoren oder Befestigungselementen.
Referenzmaße - zur Steuerung der nachgelagerten Montage.
Nicht-funktionale Bemaßungen - werden durch die Zeichnung gesteuert, erfordern aber keine übermäßige Präzision.

Bei diesem Ansatz wird die Fertigungsinspektion mit dem tatsächlichen Montagerisiko in Einklang gebracht.





Bei Bahnanwendungen kann die Auswahl der Isolierung nicht vom Brandverhalten getrennt werden. Die aktuelle BSI-Liste identifiziert BS EN 45545-2:2020+A1:2023 als aktuelle Version für Anforderungen an das Brandverhalten von Materialien und Komponenten, die in Schienenfahrzeugen verwendet werden. Die Norm legt Brandverhaltensanforderungen entsprechend den geltenden Gefahrenstufen und Anforderungssätzen fest.



Für Schaltschränke, Traktionsausrüstung und isolierte Sammelschienenbaugruppen kann die Spezifikation Folgendes kombinieren:

Flammhemmende Isolierung.
Geringe Rauchentwicklung.
Anforderungen an halogenfreies-Material, sofern angegeben.
Spannungsfestigkeit.
Kriechstrecke.
Freiraum.
Temperaturbeständigkeit.
Kriechstromwiderstand.
Mechanische Retention.

Der Ausdruck „halogenfrei“ sollte nicht als gleichbedeutend mit der Einhaltung der EN 45545 angesehen werden. EN 45545-2 ist ein Klassifizierungs- und Prüfrahmen, und der anwendbare Anforderungssatz hängt von der Bahnanwendung, der Fahrzeugkategorie und der Gefahrenstufe ab.



Brandverhaltensbewertung nach UL 94 V-0 und EN 45545

UL 94 V-0 und EN 45545-2 befassen sich mit unterschiedlichen Compliance-Frameworks. Ein Material mit einer UL 94 V-0-Klassifizierung sollte nicht automatisch als EN 45545-konform dargestellt werden.



Erfordernis	UL 94 V-0	EN 45545-2
Primärer Geltungsbereich	Klassifizierung der Brennbarkeit von Kunststoffen	Brandverhalten von Schienenfahrzeugen
Anwendung	Entflammbarkeit auf Materialebene-	Bahnspezifische-Material-/Komponentenanforderungen
Rauchbewertung	Nicht gleichbedeutend mit der Eisenbahnklassifizierung	In den geltenden Anforderungen enthalten
Toxizität	Kein direkter Ersatz	Relevant für anwendbare Anforderungssätze
Gefahrenstufe Eisenbahn	Nicht definiert	Definiert durch den EN 45545-Rahmen
Beschaffungsnutzung	Materialscreening	Spezifikation zur Einhaltung der Eisenbahnvorschriften



Für eine Traktions-Sammelschienenbaugruppe sollte die Isolierungsspezifikation daher das genaue Material, die Dicke, die Anwendung, den Prüfbericht und den geltenden EN 45545-Anforderungssatz angeben, anstatt sich auf eine generische „flammhemmende“ Beschreibung zu verlassen.



Epoxy Powder Coating and >15 kV/mm Spannungsfestigkeit

Eine Epoxid-Pulverbeschichtung kann eine dauerhafte Isolierschicht auf Metallkomponenten bilden, wenn Schichtdicke, Oberflächenvorbereitung und Aushärtung kontrolliert werden.



Zu den relevanten technischen Variablen gehören:

Schichtdicke in µm.
Sauberkeit des Untergrundes.
Oberflächenrauheit.
Aushärtetemperatur.
Aushärtezeit.
Haftung.
Durchschlagfestigkeit.
Kantenabdeckung.
Nadellöcher und freiliegendes Metall.
Langfristige-Wärmezyklen.



A specified dielectric breakdown value such as >15 kV/mm sollten als Material- oder Systemspezifikation behandelt werden, die im Rahmen der geltenden Prüfmethode überprüft werden muss. Es sollte nicht als universelle EN 45545-Anforderung dargestellt werden.







Vorgebohrte Sammelschienen reduzieren den Installationsaufwand und bieten wiederholbare Anschlussstellen für Traktionsschränke, Gleichstromschaltanlagen und Stromverteilungsbaugruppen. Das Lochmuster sollte zusammen mit der isolierenden Trägergeometrie entworfen werden und nicht hinzugefügt werden, nachdem das Leiterdesign abgeschlossen ist.



Vorgebohrte C1100-Sammelschienengeometrie und ±0,05 mm Lochposition

Eine vorgebohrte Kupferschiene für eine Traktionsunterstation umfasst normalerweise Montagelöcher, Anschlusslöcher, Schlitze oder Verbindungsöffnungen.

Die entscheidende Beziehung ist:



Lochbild → Stützposition → Klemmenposition → Gehäusebezugspunkt

Wenn diese vier Referenzen nicht über dasselbe Bezugssystem gesteuert werden, können sich Installationstoleranzen anhäufen.

Bei der automatisierten oder halb{0}}automatisierten Montage kann die Lochposition gesteuert werden durch:

Progressive Prägematrize.
CNC-Stanzen.
Laserschneiden.
CNC-Bearbeitung.
Spezielle Bohrvorrichtung.

Die CMM-Inspektion eignet sich für die Erstprüfung komplexer dreidimensionaler Sammelschienen, insbesondere dort, wo Biegungen die räumliche Position von Montagelöchern verändern.



Isolierende Stützen bei 1500 V DC und kontrolliertem Abstand

Isolierstützen erfüllen drei Funktionen:

Position des Dirigenten beibehalten.
Widerstehen Sie der elektrodynamischen Bewegung bei Fehlern.
Halten Sie die elektrische Trennung unter normalen und anormalen Bedingungen aufrecht.



Bei einer 1500-V-DC-Baugruppe können die erforderlichen Luft- und Kriechstrecken nicht allein aus der Spannung bestimmt werden. Sie hängen vom Isolationssystem, den Verschmutzungsbedingungen, den Materialeigenschaften, der Höhe, der Überspannungskategorie und den geltenden Eisenbahn-/Elektronormen ab.



Daher sollte die Zeichnung die erforderlichen Mindestabstände festlegen und nicht dem Lieferanten erlauben, sie willkürlich auszuwählen.



Metro-Stromverbindungsbaugruppe mit integrierten Montagefunktionen



Eine Metro Power Interconnect Assembly kann Folgendes kombinieren:

C1100-Kupfer-Sammelschiene.
Laminierte Sammelschienenabschnitte.
Verzinnte oder vernickelte Schnittstellen.
Isolierende Stützen.
Vor-Montagelöcher vorgebohrt.
Schraubklemmen.
Laser-geschweißte Teilkomponenten.
Isolierung mit Epoxidpulver.
Erkennungszeichen.



Bei großvolumigen Schienenausrüstungen kann die Integration dieser Funktionen in eine kontrollierte Baugruppe die Anzahl loser Komponenten reduzieren und die Wiederholbarkeit der Installation verbessern.



Fordern Sie eine kostenlose DFM-Bewertung und ein Angebot an







Obwohl Eisenbahnprojekte nicht automatisch durch IATF 16949 geregelt werden, kann ein Fertigungskontrollsystem für die Automobilindustrie einen nützlichen Rahmen für Prozessdisziplin, Rückverfolgbarkeit und Maßkontrolle bieten, wenn der Lieferant auch Elektro- und Industriekunden beliefert.



Für eine serienmäßige Erdungssammelschiene für den Schienenverkehr kann das Qualitätspaket Folgendes umfassen:

Materialzertifikat.
RoHS-/REACH-Dokumentation, sofern angegeben.
Erstmusterprüfung.
CMM-Abmessungsbericht.
Bericht über die Beschichtungsdicke.
Elektrische Widerstandsmessung.
Schichtdickenmessung.
Dielektrischer Widerstandstest.
Haftungstest für Pulverbeschichtung.
Schweißparameteraufzeichnungen.
Metallografischer Querschnitt-für Schweißverbindungen.
PPAP Level 3-Dokumentation, sofern vertraglich erforderlich.

KMG ±0,01 mm Inspektion und CTQ-Rückverfolgbarkeit

Kritische -Qualitätsmerkmale sollten direkt mit dem Prüfplan verknüpft werden.



CTQ	Messmethode	Typischer Kontrollzweck
Lochposition	KMG / optisches System	Montageausrichtung
Dicke	Mikrometer/Dickenmessgerät	Aktuelle Kapazität und Passform
Ebenheit	KMG / Oberflächenplatte	Support-Kontakt
Biegewinkel	KMG / Winkelmessgerät	Schrankabstand
Beschichtungsdicke	RFA	Korrosions-/Kontaktschnittstelle
Kontaktwiderstand	Vier-Drahtmessung	Elektrischer Verlust
Beschichtungsdicke	Eddy-Stromstärke	Konsistenz der Isolierung
Dielektrisch beständig	Hallo-Topftester	Elektrische Isolierung
Schweißdurchdringung	Metallographie/Schnitte	Gemeinsame Integrität



Bei Hochstromverbindungen sollte die elektrische Prüfung nicht durch eine Maßprüfung ersetzt werden. Eine Sammelschiene kann jedes Zeichnungsmaß erfüllen und dennoch einen übermäßigen Schnittstellenwiderstand aufweisen.



PPAP Level 3-Dokumentation für die OEM-Produktion

Wenn ein Kunde PPAP Level 3 benötigt, kann die Einreichung Folgendes umfassen:



Designaufzeichnungen.
Dokumentation technischer Änderungen.
Prozessablaufdiagramm.
PFMEA.
Kontrollplan.
Gegebenenfalls MSA-Studien.
Dimensionsergebnisse.
Ergebnisse von Material- und Leistungstests.
Erste Prozessfähigkeitsdaten.
Qualifizierte Labordokumentation.
Musterteile aus der Produktion.
Teileeinreichungsgenehmigung.



Der genaue Inhalt der Einreichung sollte dem PPAP-Handbuch des Kunden und den vertraglichen Anforderungen entsprechen.





Eine praktische Entwicklungssequenz für kundenspezifische Sammelschienen ist:



Überprüfung der 2D-/3D-Zeichnung → DFM-Analyse → Materialbestätigung → Prototyp/T1-Muster → Dimensionsvalidierung → elektrische Tests → Werkzeugfreigabe → Pilotproduktion → PPAP → Massenproduktion



Für eine gestanzte Sammelschiene sollte die DFM-Überprüfung Folgendes identifizieren:

Mindestbiegeradius.
Ggf. Faserrichtung.
Gratrichtung.
Piercing-Sequenz.
Werkzeugzugriff.
Ausschussquote.
Interferenz bilden.
Beschichtungsanforderungen.
Nachbearbeitungsverformung.



Bei geschweißten Baugruppen sollte die Überprüfung zusätzlich den Schweißzugang, den Wärmeeintrag, die Klemmmethode, die Verbindungsüberlappung, den Oberflächenzustand und die Prüfmethode ermitteln.



Das Ziel besteht nicht einfach darin, einen Kupferbarren herzustellen. Dabei geht es darum, einen wiederholbaren Herstellungsprozess zu etablieren, bei dem die elektrischen, mechanischen und Isolationseigenschaften vom T1-Muster bis zur Serienproduktion innerhalb der vereinbarten Spezifikation bleiben.



ISO 14001 und kontrollierte Kupferherstellung

Die Kupferverarbeitung erfordert auch die Kontrolle der Materialnutzung, der chemischen Behandlung, des Abwassers, der Beschichtungsprozesse und der Produktionsabfälle.



Wenn ein Umweltmanagementsystem erforderlich ist, kann ISO 14001 den Managementrahmen für diese Fertigungsaktivitäten bereitstellen.



Für Beschaffungsteams sollte die Umweltdokumentation vom Produktleistungsnachweis getrennt werden. Die ISO 14001-Zertifizierung selbst beweist nicht die Leitfähigkeit von Kupfer, die Durchschlagsfestigkeit oder die Klassifizierung von Eisenbahnbränden.



Checkliste für technische Spezifikationen für 750-V-/1500-V-DC-Traktionssammelschienen

Vor der Freigabe einer Bestellung für eine Erdungsschiene für den Schienenverkehr oder eine Kupferschiene für ein Umspannwerk sollte das Engineering-Paket Folgendes definieren:



Systemspannung: 750 V DC / 1500 V DC.
Dauerstrom: A.
Voraussichtlicher Kurzschlussstrom: kA RMS.
Spitzenkurzschlussstrom: kA, sofern zutreffend.
Fehlerdauer: ms.
Kupfersorte: C1100 / spezifiziertes Äquivalent.
Leitfähigkeit: Ziel wie 100 % IACS, sofern zutreffend.
Querschnitt: Breite × Dicke.
Lochmuster: datumsgesteuert.
Biegegeometrie: Winkel und Radius.
Oberflächenbehandlung: Zinn/Nickel/Silber/blankes Kupfer.
Isolierung: Epoxidpulver / geformte Isolierung / anderes spezifiziertes System.
Dielektrische Anforderungen: projekt-spezifisch, mit Testmethode.
Brandschutzanforderung: Anwendbarer EN 45545-Anforderungssatz.
Kriech- und Luftstrecke: berechnete Projektwerte.
Stützabstand: basierend auf mechanischer Kurzschlussbelastung.
Inspektion: KMG, elektrischer Widerstand, Beschichtung und dielektrische Tests.
Dokumentation: FAI/PPAP Level 3, sofern erforderlich.
Rückverfolgbarkeit: Materialcharge, Produktionscharge und Prüfprotokolle.



Die zuverlässigste Beschaffungsspezifikation verknüpft jede Anforderung mit einem messbaren Merkmal, einer Prüfmethode und einem Akzeptanzkriterium. Dadurch wird verhindert, dass Begriffe wie „hohe Leitfähigkeit“, „feuerbeständig“ oder „schwere Beanspruchung“ technische Grenzwerte ersetzen.





Welche Dokumente sind normalerweise für die Produktion von Traktionsschienen nach PPAP Level 3 erforderlich?

PPAP Level 3 erfordert normalerweise Konstruktionsaufzeichnungen, Prozessablauf, PFMEA, Kontrollplan, Dimensionsergebnisse, Material-/Leistungstestaufzeichnungen, MSA (sofern zutreffend), Musterteile und PSW. Kundenspezifische PPAP-Anforderungen haben Vorrang.



Wie lange dauert ein T1-Prototyp für eine kundenspezifische C1100-Kupfersammelschiene?

Der T1-Zeitpunkt hängt von der Geometrie, den Werkzeuganforderungen und der Oberflächenbehandlung ab. Einfache lasergeschnittene oder CNC-Prototypen können ohne Folgeverbundstanze hergestellt werden, während komplexe gestanzte Stromschienen eine Werkzeugentwicklung erfordern, bevor repräsentative T1-Teile verfügbar sind.



Wie istKupferschieneBeschichtungsdicke während der Produktion überprüft?

Die Dicke der Zinn-, Nickel- oder Silberbeschichtung kann mit RFA oder einer anderen validierten Beschichtungsdickenmethode überprüft werden. Die Messorte sollten funktionale Kontaktflächen und repräsentative Produktionsflächen umfassen, wobei die Akzeptanzgrenzen in der Zeichnung oder Kaufspezifikation definiert sind.
