Kupferfolienlaminierte Sammelschienen-Soft-Verbindung
Diese Kupferfolien-laminierte Sammelschienen-Soft-Verbindung wurde entwickelt, um Wärmeausdehnung und mehrachsige Chassisvibrationen zu absorbieren. Sie stapelt 0,03–0,3 mm starke C11000-Folien mit Festkörperdiffusions--geschweißten Anschlüssen (0 % Hohlraumbildung, flussmittelfrei). Xiamen Apollo liefert eine komplette OEM-Fertigung – einschließlich Folienprägung, CNC-Bohrung, Verzinnung/Versilberung und kundenspezifischer Isolierung – und unterstützt Dauerströme von 100 A bis 4000 A.
- Schnelle Lieferung
- Qualitätskontrolle
- 24/7 Kundenservice
Produkteinführung
Bei Batteriepaketen, Stromverteilungseinheiten, Wechselrichtern und anderen Hochstrombaugruppen muss die Verbindung Installationsbewegungen absorbieren und gleichzeitig einen stabilen elektrischen Pfad aufrechterhalten. Kupferfolien-laminierte Sammelschienen-Soft-Connection verwendet mehrere Kupferfolienschichten, die zu einem flexiblen leitenden Abschnitt verbunden sind, was eine kontrollierte Biegung und Verschiebung zwischen festen Verbindungspunkten ermöglicht. Die Struktur kann je nach Nennstrom, verfügbarem Installationsraum, Biegerichtung und Anschlussgeometrie als flexibler kupferlaminierter Folienverbinder entwickelt werden. Die Dicke der Kupferfolie, die Anzahl der Schichten, die Schweißlänge und die Anschlusskonfiguration können während der Zeichnungsprüfung angepasst werden. Durch Diffusionsschweißen entsteht ein verbundener mehrschichtiger Abschnitt, ohne dass für den flexiblen Abschnitt ein herkömmlicher starrer Kupferstab erforderlich ist.

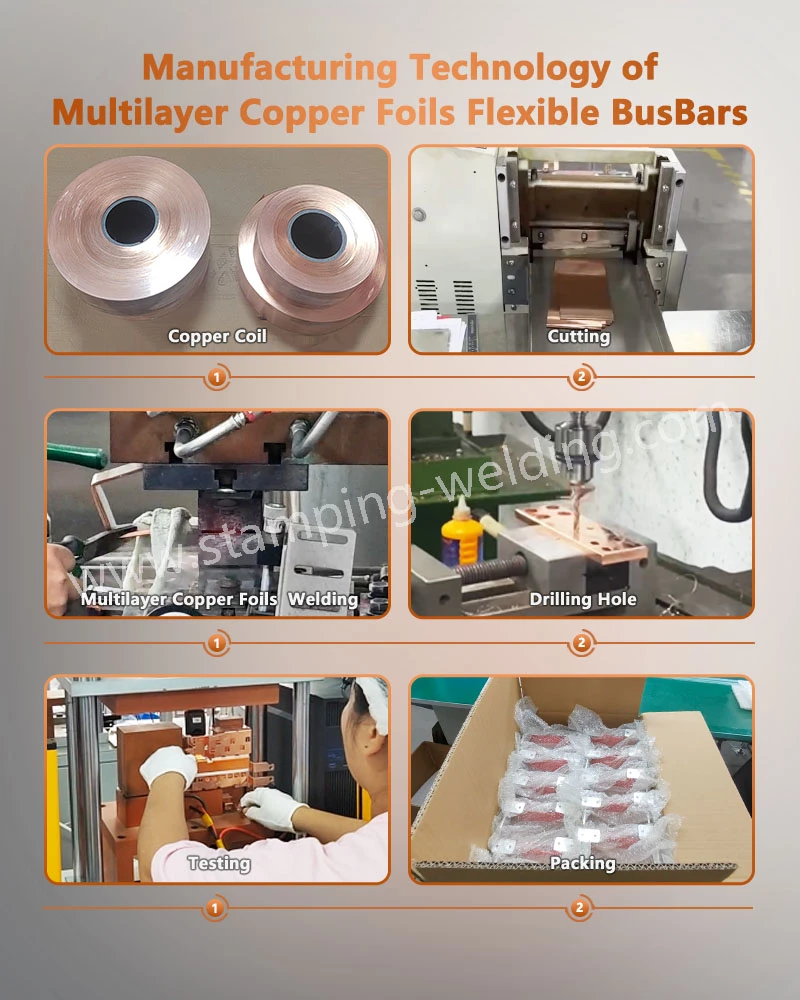

Diffusionsschweiß- und Mehrschicht-Herstellungsprozess
Vorbereitung der Kupferfolie
Kupferfolie wird entsprechend der angegebenen Dicke und Abmessungen zugeschnitten und vorbereitet. Durch die Oberflächenreinigung werden Verunreinigungen entfernt, die die Zwischenschichtbindung beeinträchtigen können.
Präzises mehrschichtiges Stapeln
Mehrere Kupferfolienschichten werden entsprechend dem entworfenen Strompfad, dem flexiblen Abschnitt und der Anschlusskonfiguration für die flexible laminierte Kupfersammelschiene aus Kupferfolie präzise gestapelt und ausgerichtet.
Kontrolliertes Diffusionsschweißen
Kontrollierte Wärme und Druck werden angewendet, um eine gleichmäßige metallurgische Verbindung zwischen den Kupferfolienschichten herzustellen, wodurch der Innenwiderstand der flexiblen Kupferfolien-Sammelschiene mit isoliertem Rohr verringert und lokale Verbindungsfehler begrenzt werden.
Terminalformung und -inspektion
Der verschweißte Folienstapel wird durch Stanzen, Biegen oder Bearbeiten bearbeitet. Die Endkontrolle umfasst Abmessungen, elektrischen Widerstand, Schweißzustand und Temperaturanstiegsleistung für flexible Kupferfolien-Sammelschienenverbinder.
Qualitätskontrolle und Produktionsvalidierung
Material- und Maßprüfung
Kupfermaterial, Foliendicke, Schichtabmessungen und Anschlussgeometrie werden anhand der Zeichnungsanforderungen überprüft. Die CMM-Inspektion kann auf kritische Abmessungen angewendet werden, um die Produktionskonsistenz für Kupferfolien-Batterie-Sammelschienenverbinder zu gewährleisten.
Schweiß- und elektrische Leistungsprüfung
Diffusionsgeschweißte Bereiche werden auf Verbindungskonsistenz überprüft, gefolgt von elektrischen Widerstands-, Kontinuitäts- und Temperaturanstiegstests, um die Stromleitungsleistung zu überprüfen.
Kontrolle der Chargenqualität und Rückverfolgbarkeit
Die Produktionschargen laminierter flexibler Kupferschienen werden durch definierte Prozessparameter, Inspektionsprotokolle und Rückverfolgbarkeit kontrolliert. Für Automobilprojekte können PPAP-Dokumentation und IATF 16949-Qualitätsverfahren unterstützt werden.
OEM-Entwicklung und Lieferkettenunterstützung
Zeichnungsprüfung und DFM-Bewertung
2D-Zeichnungen, 3D-CAD-Dateien oder Muster des Kunden werden vor der Produktion der Kupferfolien-laminierten Stromschienen-Soft-Verbindung auf Foliendicke, Lagenanzahl, Biegeanforderungen, Anschlussgeometrie und Herstellungsdurchführbarkeit überprüft.
Prototyp- und Prozessvalidierung
Unterstützen Sie die Werkzeugentwicklung, die Produktion von Prototypen für Pressschweißfolien-Sammelschienen und die elektrische Validierung. Laserschneiden und CNC-Bearbeitung können für Muster mit geringem{1}}Volumen eingesetzt werden, bevor spezielle Werkzeuge freigegeben werden.
Massenproduktion und Lieferung
Validierte Designs können auf Stanz-, Diffusionsschweiß-, Plattier- und Inspektionsprozesse für die Batch-Produktion von flexiblen Kupfersammelschienen mit laminierten Folien übertragen werden, wobei Prozesssteuerung und Produktionsplanung eine stabile Lieferung unterstützen.
Häufig gestellte Fragen
F: Was ist einKupferfolienlaminierte Sammelschienen-Soft-Verbindungverwendet für?

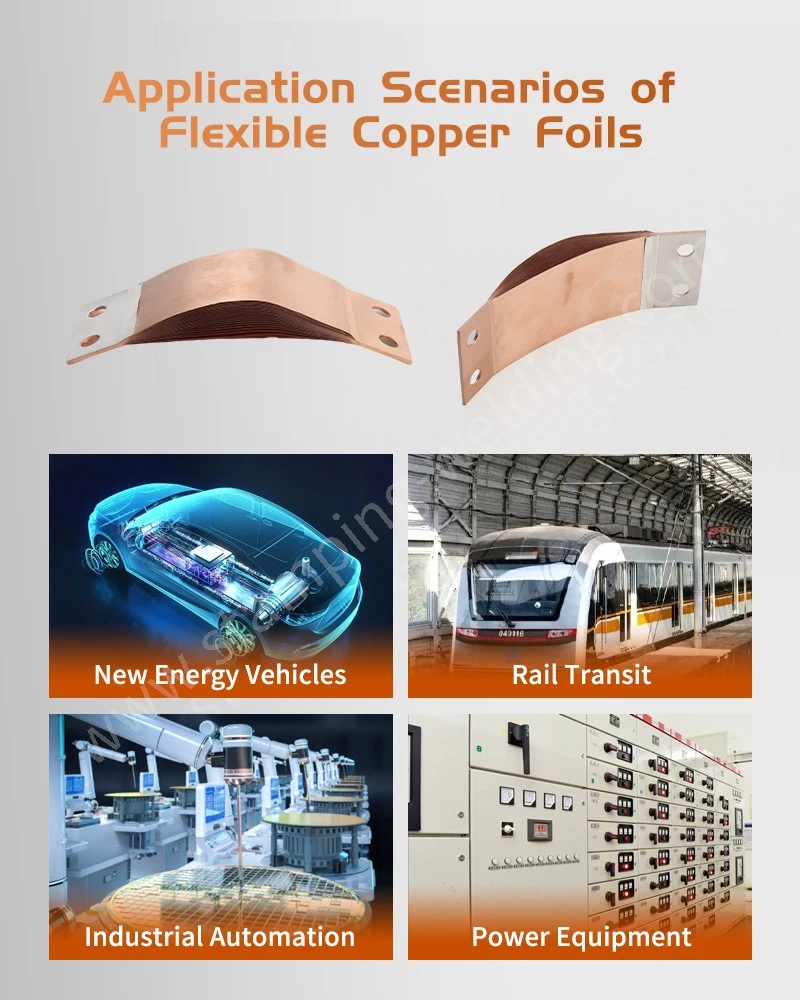

A: Eine mit Kupferfolie laminierte weiche Verbindung verbindet starre elektrische Komponenten und ermöglicht gleichzeitig kontrollierte Bewegung und Biegung. Es wird häufig in Batteriesätzen für Elektrofahrzeuge, Stromverteilungseinheiten, Energiespeichersystemen, Wechselrichtern, Transformatoren und anderen Hochstrombaugruppen verwendet.
F: Wie verbindet das Diffusionsschweißen mehrere Kupferfolienschichten?
A: Beim Diffusionsschweißen werden kontrollierte Hitze und Druck eingesetzt, um die metallurgische Verbindung zwischen sauberen Kupferfolienoberflächen zu fördern. Die Schweißbedingungen werden entsprechend der Foliendicke, der Lagenanzahl und der Verbindungsgeometrie ausgewählt, um eine gleichmäßige Verbindung zwischen den Lagen zu erreichen.
F: Welches Kupfermaterial eignet sich für flexible Hochstrom-Sammelschienen?
A: T2-Kupfer wird üblicherweise verwendet, wenn eine hohe elektrische Leitfähigkeit erforderlich ist. T2Y2-Kupfer kann eine Leitfähigkeit von mindestens 97 % IACS bieten. Bei der endgültigen Materialauswahl sollten auch Foliendicke, mechanische Flexibilität, Formungsanforderungen und die Temperaturanstiegsgrenze des Kunden berücksichtigt werden.
F: Können die Folienstärke und die Anzahl der Schichten individuell angepasst werden?
A: Ja. Foliendicke, Lagenanzahl, Schweißlänge und Anschlussgeometrie können je nach aktuellen Anforderungen, Biegebedingungen und verfügbarem Bauraum spezifiziert werden. Vor der Herstellung von Werkzeugen oder der Massenproduktion von laminierten flexiblen Stromschienen für Fahrzeuge mit neuer Energie wird eine DFM-Überprüfung empfohlen.
F: Können die Anschlüsse versilbert oder verzinnt sein?
A: Ja. Je nach elektrischer Schnittstelle, Korrosionsbedingungen und Montagemethode können Silber-, Nickel- und Zinnbeschichtungen spezifiziert werden. Die Beschichtungsdicke und die Inspektionsanforderungen können in der Zeichnung oder der technischen Spezifikation der Kupferfolien-laminierten Sammelschienen-Soft-Verbindung definiert werden.
Kontaktieren Sie uns
Senden Sie Ihre 2D-/3D-CAD-Zeichnung, aktuelle Bewertung, Folienabmessungen oder Muster zur technischen Überprüfung. Wir können die Mehrschichtstruktur, die Schweißmethode und das Anschlussdesign beurteilen und dann ein Werks- und Produktionsangebot basierend auf Ihren Anforderungen erstellen.
