Schweißprozesse und technische Analyse für Teile aus Aluminiumlegierung des Batteriefachs von Elektrofahrzeugen

Der EV-Batterieträger (Elektrofahrzeug) ist eine tragende Kernstruktur innerhalb eines Batteriepakets und erfordert ein hohes Maß an struktureller Festigkeit, Dichtungsleistung und Gewichtsreduzierung. Aluminiumlegierungen werden aufgrund ihrer geringen Dichte, hervorragenden Korrosionsbeständigkeit und hohen Wärmeleitfähigkeit zunehmend bevorzugt. Das Schweißen von Aluminiumlegierungskomponenten stellt jedoch mehrere technische Herausforderungen dar, die optimierte Wärmequellen, Präzisionssteuerung und integrierte Qualitätssicherungsstrategien erfordern, insbesondere bei der Herstellung von Kondensator-Aluminiumgehäuse-Strukturteilen für EV-Batteriesysteme.

Einschränkungen der Wärmeleitfähigkeit
Aluminiumlegierungen weisen im Vergleich zu Stählen eine deutlich höhere Wärmeleitfähigkeit auf, was zu einer schnellen Wärmeableitung bei Schweißprozessen führt. Dies führt zu Herausforderungen bei der Steuerung des Wärmeeintrags, um gleichmäßige Verbindungen in den Strukturen von Filterkondensator-Aluminiumgehäusen zu erhalten, insbesondere in dünnen Abschnitten.

Oxidfilm und Defektbildung
Oberflächenaluminiumoxid (Al₂O₃) hat einen viel höheren Schmelzpunkt als die Basisaluminiumlegierung, was es schwierig macht, es beim Schweißen zu zersetzen. Wenn diese Oxidschicht nicht ordnungsgemäß entfernt wird, kann sie Porosität und mangelnde Verschmelzung in den Schweißnähten von Aluminiumgehäuseteilen des Leistungswandlerkondensators begünstigen.

Verformung und Spannungsempfindlichkeit
Die geringe Streckgrenze und der hohe Wärmeeintragsbedarf von Aluminium können zu schweißbedingten Verformungen und Eigenspannungen führen. Die Kontrolle dieser Effekte ist entscheidend, um die strukturelle Integrität und Ermüdungsbeständigkeit von Folienkondensator-Aluminiumgehäusebaugruppen sicherzustellen.

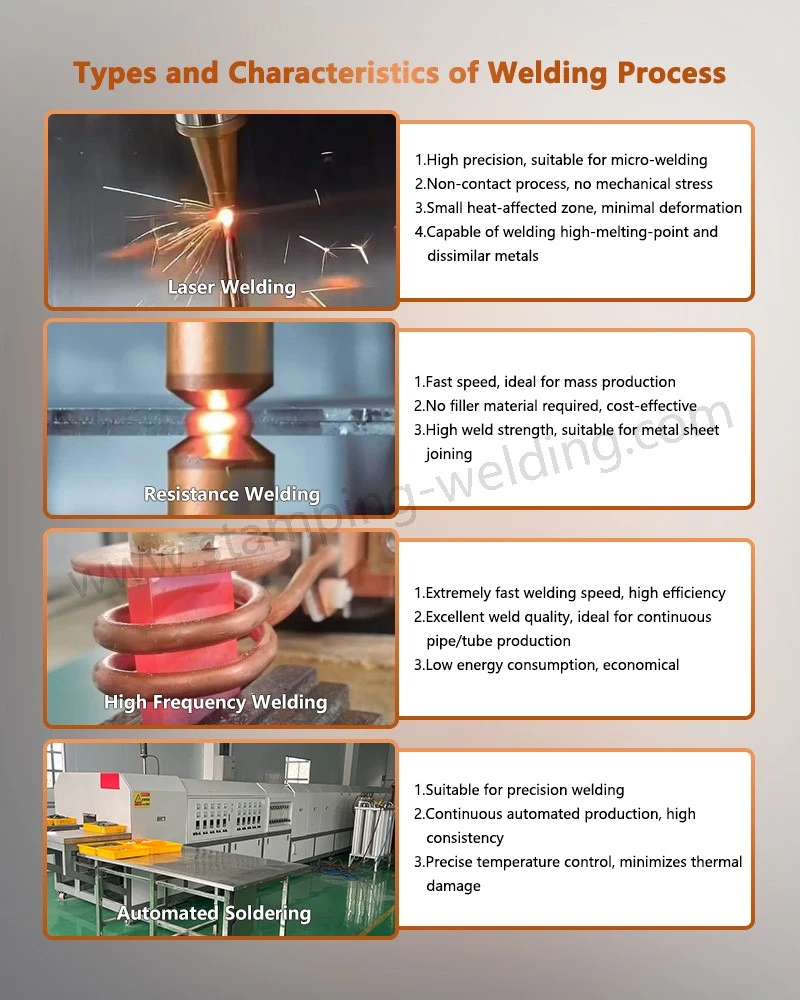

Laserschweißen für dichte Verbindungen
Hochenergie-Laserschweißen ist effektiv, um dichte, schmale Schweißzonen zu erreichen, die für hohe Dichtungsanforderungen in den Nähten von quadratischen Aluminiumgehäusen von Kondensatoren erforderlich sind. Sein konzentrierter Wärmeeintrag verbessert die Penetration und begrenzt gleichzeitig die Verformung.
Reibrührschweißen (FSW) für lasttragende Bereiche
Festkörper-FSW wird aufgrund seiner fehlerfreien Schweißnähte und seines minimalen Schmelzens häufig zum Verbinden von tragenden Strukturen aus Aluminiumlegierungen eingesetzt. Dadurch eignet es sich für die hohen strukturellen Anforderungen von Aluminiumgehäusen für Hochspannungs-Folienkondensatoren.

Hybride Verbrennungsprozesse
Durch die Kombination mehrerer Wärmequellen - wie Laser plus FSW - können Hersteller den Prozess auf bestimmte Zonen in der Struktur zuschneiden und so die Gesamtleistung der Verbindung bei komplexen Designs von Speicherkondensator-Aluminiumdosen verbessern.

Topologieoptimierung für strukturelle Leistung
Fortschrittliche strukturelle Designtechniken wie die Topologieoptimierung können die Lastverteilung und Gewichtseffizienz von Batterieträgern und Komponenten von Aluminiumgehäusen für DC-Filterkondensatoren mit metallisierter Folie verbessern.
Funktionsintegration im Komponentenlayout
Die Integration von Merkmalen wie Kühlkanälen oder Verstärkungsrippen in die Grundstruktur kann die Anzahl der Teile und die Schweißkomplexität für luftgekühlte Kondensator-Aluminiumgehäusebaugruppen reduzieren.
Material- und Prozessabstimmung
Die Auswahl von Aluminiumlegierungen mit für bestimmte Schweißmethoden optimierten Zusammensetzungen verbessert die Leistung der Aluminiumdosenverbindungen von zylindrischen AC-Shunt-Kondensatoren mit metallisierter Folie und sorgt für ein Gleichgewicht zwischen mechanischer Festigkeit und Herstellbarkeit.

Das Schweißen von Aluminiumlegierungen für Batterieträger von Elektrofahrzeugen bringt zahlreiche technische Herausforderungen mit sich, von Materialeigenschaften und der Auswahl des Schweißverfahrens bis hin zu Echtzeit-Qualitätskontrolle und fortschrittlicher Designintegration. Durch die Kombination optimierter Wärmequellen, präziser Steuerungssysteme und intelligenter Fertigungsabläufe macht die Automobilindustrie weiterhin Fortschritte in Richtung leistungsstarker und zuverlässiger ProdukteKondensatorgehäuse aus AluminiumStrukturkomponenten für Elektrofahrzeuge der nächsten-Generation.
