Analyse der technischen Eigenschaften der laminierten Kupfersammelschiene

Im Bereich der elektrischen Verbindungen bestimmt die Leistung der Kernkomponenten der Stromübertragung direkt die Sicherheit und Stabilität des Systems. Die mehrschichtige, laminierte, isolierte weiche Sammelschiene ist ein leitfähiges Verbundmaterial, das flexible Struktur und Isolationsschutz kombiniert. Durch die mehrschichtige Überlagerung von Metallblechen und den Verbundprozess der Isolierschichten werden Flexibilität und Sicherheitsschutzfunktionen erreicht, die herkömmliche Hartkupfer-Sammelschienen nicht bieten können. Es eignet sich besonders für Szenarien mit hohen Anforderungen an Raumaufteilung, Erdbebensicherheit oder Isolationsniveau, wie z. B. Leistungselektronikanwendungen wie laminierte Sammelschienen für Leistungselektronik.

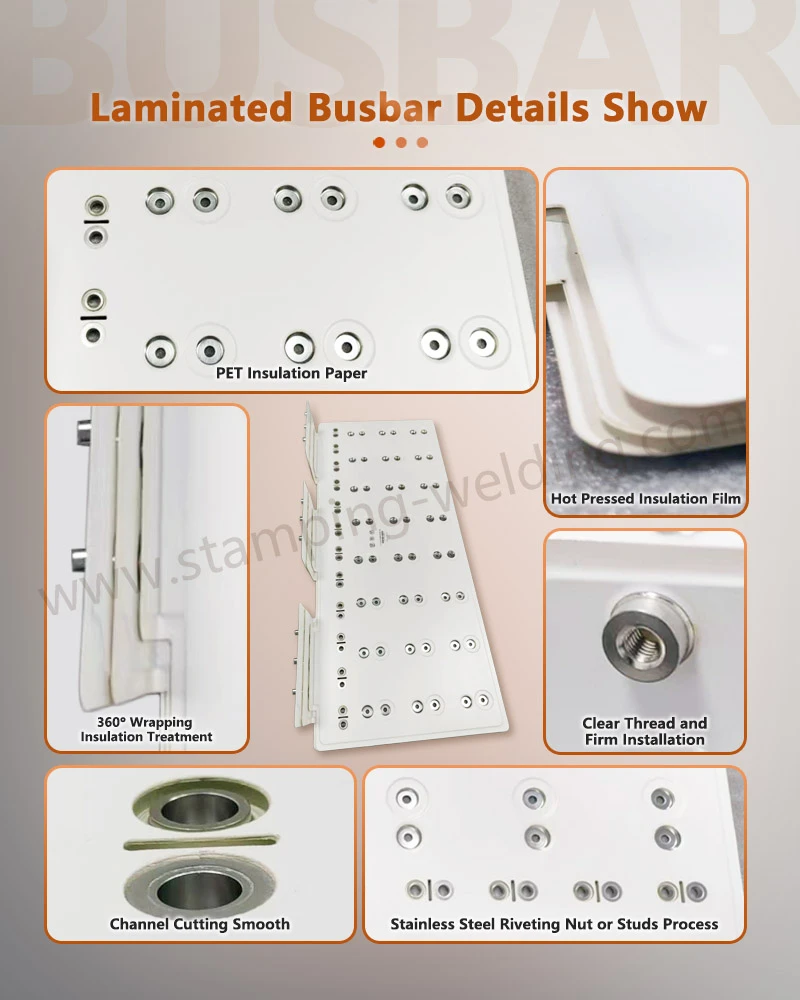

Der leitfähige Körper dieses Produkts besteht normalerweise aus T2-Kupfer, und eine flexible leitfähige Schicht wird durch Stapeln und Pressen mehrerer Schichten dünner Kupferbleche gebildet. Im Vergleich zu einem einschichtigen dicken Kupferstab kann die mehrschichtige laminierte Struktur die Stromdichte verteilen, das Risiko einer lokalen Erwärmung verringern und die Ermüdungsbeständigkeit des Materials erheblich verbessern. Sein typischer Aufbau ist in drei Schichten unterteilt: leitfähige Schicht (mehrschichtiges Kupferblech), isolierende Schicht (flammhemmendes Epoxidharz oder Silikonkautschuk) und optionaler Außenmantel (hochtemperaturbeständiges Material). Unter anderem besteht die Isolierschicht aus einem Material mit hoher Spannungsfestigkeit, das Netzfrequenzspannungen von Tausenden von Volt standhält, die leitende Schicht effektiv von der Außenumgebung isoliert und das Risiko eines Kurzschlusses oder Lichtbogens verhindert. Diese Struktur eignet sich weitgehend für die elektrischen Anschlussanforderungen von Leistungsmodulen wie laminierten Sammelschienen für IGBT-basierte Motorantriebe.













































































Das Produkt durchbricht die Anwendungsbeschränkungen herkömmlicher Kupfersammelschienen durch flammhemmendes Isolierungsdesign. Die Isolierschicht erfüllt in der Regel die Flammschutznorm UL94 V-0 und erlischt innerhalb von 30 Sekunden nach Kontakt mit einer offenen Flamme selbst-, ohne zu schmelzen, wodurch das Risiko einer Brandausbreitung erheblich verringert wird. Die Flexibilität spiegelt sich im Biegeradius wider, der nur das Fünffache der Produktdicke betragen kann und die Installation in kleinen Räumen oder auf komplexen Pfaden unterstützt, wie z. B. interne Verbindungen in Frequenzumrichtern, laminierte Sammelschienen für Hochstrom-Wechselrichter und andere Szenarien mit Hochstrom-Wechselrichtern. Darüber hinaus kann die mehrschichtige laminierte Struktur Gerätevibrationen absorbieren, ein Lösen oder Brechen harter Kupferstäbe aufgrund langfristiger Vibrationen verhindern und die langfristige Zuverlässigkeit des Systems verbessern.

























































Dieses Produkt wird hauptsächlich in elektrischen Verbindungsszenarien verwendet, die eine hohe Flexibilität und einen hohen Isolationsschutz erfordern, einschließlich Traktionssystemen für den Schienenverkehr, unterbrechungsfreien Stromversorgungen (USV) für Rechenzentren, Photovoltaik-Wechselrichtern und Sammelschienen für Elektrolokomotiven. Bei der Auswahl des Modells müssen drei Parameter berücksichtigt werden: Erstens die Querschnittsfläche (z. B. 63 × 1 mm Spezifikation), die basierend auf der tatsächlichen aktuellen Last berechnet werden muss; zweitens der Isolationsgrad, der mit der Betriebsspannung des Systems übereinstimmen muss; Drittens: Anpassungsfähigkeit an die Umwelt. Bei Verwendung in Umgebungen mit hohen Temperaturen oder hoher Luftfeuchtigkeit sollten Sie ein Modell mit einer Temperaturbeständigkeit von 150 Grad oder mehr oder einer dreifach wasserdichten Beschichtung wählen. Während des Installationsvorgangs ist darauf zu achten, dass die Isolierschicht nicht mit scharfen Gegenständen zerkratzt wird und dass zum Festziehen der Klemmenblöcke spezielle Drehmomentwerkzeuge verwendet werden, um einen stabilen Kontaktwiderstand zu gewährleisten.



























































Unser Unternehmen konzentriert sich seit langem auf die Forschung und Entwicklung sowie die Herstellung von Hochleistungsstromschienen im Bereich der Leistungselektronik. Zu unseren Produktlinien gehörenSammelschiene aus laminiertem Kupfer, Sammelschienenlösungen für die Stromverteilung und kundenspezifische laminierte Sammelschienen, die für Wechselrichter in der Luft- und Raumfahrt, Hochfrequenz-Schweißleistungs-IGBT und andere Szenarien geeignet sind. Wir können Komplettlösungen vom Strukturdesign bis zur Massenproduktion anbieten, basierend auf den spezifischen Anforderungen der Kunden an Querschnittsfläche, Isolationsgrad und Anpassungsfähigkeit an die Umwelt. Kontaktieren Sie uns gerne für technische Auswahlunterstützung und Musterprüfungsdienste.
