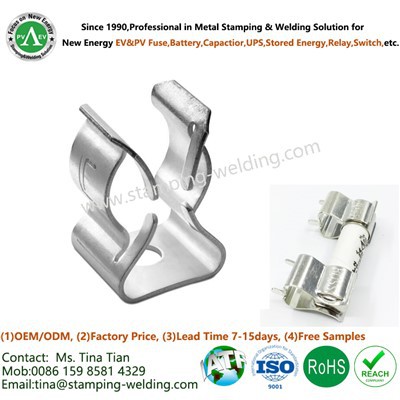

Lötsicherungsclip für Elektrofahrzeuge

Der für Elektrofahrzeuge (EVs) entwickelte Lötsicherungsclip erfüllt mehrere wesentliche Funktionen im elektrischen System des Fahrzeugs und gewährleistet einen ordnungsgemäßen Schaltkreisschutz, sichere Verbindungen und einen zuverlässigen Betrieb. Diese Funktionen sind entscheidend für die Aufrechterhaltung der Sicherheit, Leistung und Langlebigkeit der elektrischen Infrastruktur des Elektrofahrzeugs.

• Sichere Sicherungsbefestigung:Die Hauptfunktion des Sicherungsclips besteht darin, die Sicherung sicher im Stromkreis zu halten. Dadurch wird verhindert, dass sich die Sicherung aufgrund von Vibrationen, Stößen oder Bewegungen löst, wodurch ein konsistenter Schutz des Stromkreises gewährleistet wird.
• Überstromschutz:Das Produkt spielt eine entscheidende Rolle beim Überstromschutz für empfindliche Komponenten und Schaltkreise im Elektrofahrzeug. Im Falle eines Stromstoßes oder Kurzschlusses hält der Sicherungsbügel die Sicherung in Position und ermöglicht so eine sofortige Unterbrechung des Stromkreises, um Schäden oder Gefahren zu vermeiden.
• Elektrische Verbindung:Der Clip dient als zuverlässiger elektrischer Anschlusspunkt für die Sicherung. Es stellt einen sicheren Kontakt zwischen der Sicherung und dem Stromkreis her und ermöglicht den Stromfluss durch die Sicherung, wenn der Stromkreis normal funktioniert.
• Lötplattform:Das lötartige Design des Clips bietet eine stabile Plattform zum Löten auf Leiterplatten oder anderen elektrischen Oberflächen. Dies gewährleistet eine starke und dauerhafte Lötverbindung und minimiert das Risiko von unterbrochenen Verbindungen oder Signalstörungen.
• Erleichterte Installation:Das Design des Produkts vereinfacht den Installationsprozess. Hersteller und Techniker von Elektrofahrzeugen können den Clip einfach an der vorgesehenen Stelle anlöten und so eine effiziente Montage und Wartung ermöglichen.
• Platzeffizienz:Die kompakte Größe und das Design des Clips optimieren die Raumnutzung im elektrischen System des Elektrofahrzeugs. Dies ist besonders wichtig angesichts des begrenzten Platzangebots moderner Fahrzeugdesigns.
• Kompatibilität:Das Produkt ist so konzipiert, dass es eine Reihe von Standardsicherungsgrößen aufnehmen kann, die üblicherweise in Elektrofahrzeugen verwendet werden. Diese Kompatibilität stellt sicher, dass der Clip in verschiedenen Schaltkreisen und Anwendungen im Fahrzeug verwendet werden kann.
• Schwingungsdämpfung:Die sichere Befestigung des Clips trägt dazu bei, Vibrationen zu dämpfen, die während des Fahrzeugbetriebs auftreten können. Dadurch wird sichergestellt, dass die Sicherung an Ort und Stelle bleibt und auch unter dynamischen Fahrbedingungen eine konsistente elektrische Verbindung aufrechterhält.
• Thermische Überlegungen:Material und Design des Clips sind so konzipiert, dass sie den thermischen Anforderungen des elektrischen Systems des Elektrofahrzeugs standhalten. Dazu gehören Überlegungen zur Wärme, die durch den Stromfluss und benachbarte Komponenten erzeugt wird.
• Zuverlässigkeit und Langlebigkeit:Durch den sicheren Halt der Sicherung und die Aufrechterhaltung ordnungsgemäßer elektrischer Verbindungen trägt der Löt-Sicherungsclip zur Gesamtzuverlässigkeit und Langlebigkeit der elektrischen Systeme des Fahrzeugs bei.
• Wartung und Servicefreundlichkeit:Das Design des Clips ermöglicht ein einfaches Entfernen und Ersetzen von Sicherungen bei Wartungs- oder Fehlerbehebungsarbeiten. Dies ermöglicht eine effiziente Wartung und reduziert Ausfallzeiten.
• Elektrische Isolierung:Das Design des Clips gewährleistet eine ordnungsgemäße Isolierung zwischen der Sicherung und anderen Komponenten und verhindert so unbeabsichtigte Kurzschlüsse oder Störungen.

VERARBEITUNGSTECHNIK

——

Die zur Herstellung von Produkten verwendete Verarbeitungstechnologie umfasst eine Reihe präziser und spezialisierter Schritte zur Herstellung zuverlässiger und effektiver elektrischer Komponenten. Diese Technologie stellt sicher, dass die Sicherungsklemmen die strengen Qualitäts- und Leistungsstandards erfüllen, die für den Einsatz in Elektrofahrzeugen erforderlich sind.

• Materialauswahl:Der Prozess beginnt mit der sorgfältigen Auswahl der Materialien, die für die Anwendung des Sicherungsclips geeignet sind. Um eine optimale Leistung zu gewährleisten, werden hochwertige Materialien mit angemessener elektrischer Leitfähigkeit, thermischem Widerstand und mechanischer Festigkeit ausgewählt.
• Werkzeug- und Gesenkkonstruktion:Ingenieure entwerfen die für den Stanzprozess erforderlichen Werkzeuge und Matrizen. Diese Werkzeuge werden angepasst, um die spezifische Form, Abmessungen und Merkmale des Sicherungsclips zu erstellen.
• Material vorbereitung:Das ausgewählte Material wird zum Stempeln vorbereitet. Dabei kann es darum gehen, Rohmaterial in Rohlinge der erforderlichen Größe zu schneiden, um sicherzustellen, dass sie für die anschließenden Form- und Stanzvorgänge geeignet sind.
• Stempelprozess:

a. Matrizenaufbau:Die Stanzpresse wird mit den entsprechenden Werkzeugen ausgestattet, einschließlich der für die Formung des Sicherungsclips erforderlichen Matrizen und Stempel. Die richtige Ausrichtung und Kalibrierung der Werkzeuge ist für genaue Ergebnisse von entscheidender Bedeutung.

b. Stempelvorgang:Die Stanzpresse wendet eine kontrollierte Kraft an, um das Rohlingsmaterial zu verformen und es entsprechend dem Design des Sicherungsclips zu formen. Dabei handelt es sich um Biege-, Umform- und Schneidvorgänge.

c. Trimmen und Piercing:Zu den weiteren Vorgängen können das Abschneiden von überschüssigem Material und das Erstellen von Öffnungen oder Merkmalen gehören, die für die Funktionalität des Sicherungsclips erforderlich sind.

• Wärmebehandlung:Einige Sicherungsklemmenmaterialien können Wärmebehandlungsprozessen unterzogen werden, um ihre mechanischen Eigenschaften wie Härte und Festigkeit zu verbessern. Dieser Schritt stellt die Haltbarkeit und Zuverlässigkeit des Clips sicher.
• Oberflächenfinish:Die Sicherungsklemmen können Oberflächenbehandlungen unterzogen werden, um ihre Korrosionsbeständigkeit und Lötbarkeit zu verbessern. Um die gewünschten Oberflächeneigenschaften zu erzielen, können Galvanisierungs-, Beschichtungs- oder Passivierungsverfahren angewendet werden.
• Qualitätskontrolle:Während des gesamten Herstellungsprozesses werden Qualitätskontrollmaßnahmen umgesetzt. Durch Sichtprüfungen, Maßprüfungen und Materialtests wird sichergestellt, dass jeder Sicherungsclip den angegebenen Standards entspricht.
• Lötanwendung:Die lötartige Ausführung des Sicherungsbügels erfordert das Auftragen von Lötzinn an den entsprechenden Stellen. Dies kann durch Auftragen von Lötpaste oder andere Techniken erfolgen.
• Löt-Reflow:Die Sicherungsklammern werden einem kontrollierten Löt-Reflow-Prozess unterzogen, bei dem Wärme zugeführt wird, um das Lot zu schmelzen und eine starke und zuverlässige Lötverbindung zwischen der Klammer und der Leiterplatte herzustellen.
• Reinigung und Inspektion:Die verlöteten Sicherungsklammern werden gereinigt, um eventuelle Rückstände oder Verunreinigungen zu entfernen. Es werden Inspektionsprozesse durchgeführt, um die Qualität der Lötverbindungen und der gesamten Baugruppe zu überprüfen.
• Verpackung:Die fertigen Produkte werden sorgfältig verpackt, um Schäden während des Transports und der Lagerung zu vermeiden. Durch die richtige Verpackung wird sichergestellt, dass die Clips bis zur Integration in Elektrofahrzeugbaugruppen in makellosem Zustand bleiben.
• Dokumentation:Während des gesamten Herstellungsprozesses wird eine umfassende Dokumentation geführt, in der Spezifikationen, Prüfergebnisse und Qualitätssicherungsschritte erfasst werden. Diese Dokumentation dient der Rückverfolgbarkeit und Qualitätskontrolle.

PRODUKTPRÜFUNG

——

Die Produktinspektion ist ein wichtiger Qualitätskontrollprozess, der die Zuverlässigkeit, Sicherheit und Leistung dieser elektrischen Komponenten gewährleistet. Der Inspektionsprozess umfasst sorgfältige Bewertungen und Tests, um etwaige Mängel, Abweichungen oder Inkonsistenzen zu identifizieren, die die Funktionalität und Integrität der Sicherungsklemmen beeinträchtigen könnten.

• Visuelle Inspektion:Der erste Schritt umfasst eine visuelle Prüfung jedes Sicherungsclips, um etwaige Oberflächenfehler, Unvollkommenheiten, Unregelmäßigkeiten oder visuelle Inkonsistenzen festzustellen. Dazu gehört die Prüfung auf ordnungsgemäße Lötung, gleichmäßige Beschichtung und Gesamtintegrität der Komponenten.
• Dimensionsanalyse:Präzise Messungen mit kalibrierten Werkzeugen wie Messschiebern, Mikrometern und Messgeräten werden durchgeführt, um zu überprüfen, ob die Sicherungsklemmen die angegebenen Abmessungen, Toleranzen und Passungsanforderungen erfüllen.
• Inspektion der Lötstelle:Die Qualität der Lötverbindungen wird gründlich geprüft, um eine ordnungsgemäße Haftung, Abdeckung und Integrität sicherzustellen. Lötstellen sollten frei von Hohlräumen, kalten Stellen und übermäßigen Lötrückständen sein.
• Inspektion der Oberflächenbeschaffenheit:Wenn Oberflächenbehandlungen wie Galvanisierung oder Beschichtungen angewendet werden, wird die Oberfläche überprüft, um sicherzustellen, dass sie den gewünschten Spezifikationen für Korrosionsbeständigkeit und elektrische Leitfähigkeit entspricht.
• Mechanische Prüfung:Zur Beurteilung der strukturellen Integrität und Festigkeit des Sicherungsclips können mechanische Tests durchgeführt werden. Dies könnte bedeuten, dass der Clip kontrollierten Kräften ausgesetzt wird, um seine Belastbarkeit und Stabilität zu bewerten.
• Prüfung der Lötbarkeit:Einige Sicherungsklemmen werden möglicherweise Lötbarkeitstests unterzogen, um festzustellen, wie gut das Lot an ihren Oberflächen haftet. Durch diesen Test wird sichergestellt, dass die Sicherungsklammern bei der Montage zum Löten geeignet sind.
• Funktionsprüfung:Es werden Funktionstests durchgeführt, um sicherzustellen, dass die Sicherungsklammern ihre vorgesehene Aufgabe erfüllen. Dies kann das Anbringen der Clips an Musterplatinen und die Überprüfung der ordnungsgemäßen Lötung und elektrischen Verbindung umfassen.
• Salzsprühtest:Wenn Korrosionsbeständigkeit eine entscheidende Anforderung ist, können Salzsprühtests durchgeführt werden, um raue Umgebungsbedingungen zu simulieren und die Fähigkeit des Sicherungsclips zu beurteilen, Korrosion im Laufe der Zeit zu widerstehen.
• Thermozyklische Tests:Sicherungsklemmen können Temperaturwechseltests unterzogen werden, um ihre Leistung bei Temperaturschwankungen zu bewerten und sicherzustellen, dass Lötverbindungen und Materialien stabil bleiben.
• Materialanalyse:Eine Analyse der Materialzusammensetzung kann durchgeführt werden, um zu überprüfen, ob die Materialien der Sicherungsklemmen die festgelegten Anforderungen an elektrische Leitfähigkeit, mechanische Eigenschaften und Lötbarkeit erfüllen.
• Drehmomentprüfung:Gegebenenfalls können Drehmomentprüfungen durchgeführt werden, um sicherzustellen, dass die Sicherungsklemmen den mechanischen Belastungen standhalten, die mit ihrer Installation und Verwendung einhergehen.
• Elektrische Prüfung:Es können elektrische Leitfähigkeitstests durchgeführt werden, um sicherzustellen, dass die Sicherungsklemmen einen niedrigen Widerstand haben und so einen ordnungsgemäßen Stromfluss durch den Stromkreis ermöglichen.
• Dokumentation und Aufzeichnungen:Es werden umfassende Aufzeichnungen über den Inspektionsprozess geführt, in denen die Ergebnisse aller Tests, Messungen und Bewertungen detailliert aufgeführt sind. Diese Aufzeichnungen dienen als Nachweis der Qualität und Einhaltung der Spezifikationen.
• Beispieltest:Zufällige Stichproben von Sicherungsklammern werden möglicherweise strengeren Tests unterzogen, um ihre Leistung unter extremen Bedingungen zu bewerten und die Konsistenz über Produktionschargen hinweg zu überprüfen.
