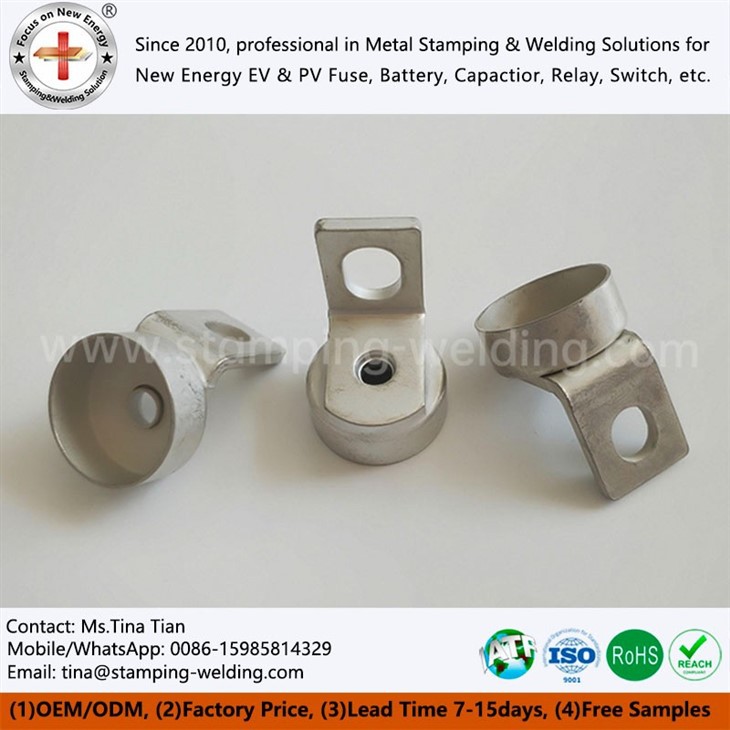

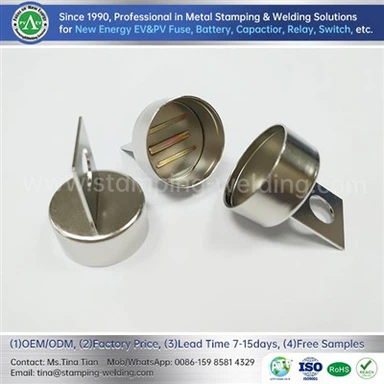

Kupferkappenkontakt für Elektrofahrzeuge
Der Kupferkappenkontakt für Elektrofahrzeuge ist die zentrale Leit- und Verbindungseinheit innerhalb von Sicherungen für Elektrofahrzeuge/Energiespeicher. Es besteht aus einer 99,99 % hochreinen Kupferkappe und Präzisionskontakten durch Stanzen, Galvanisieren und Schweißen in mehreren Stationen. Es gewährleistet einen Sicherungsschutz im Millisekunden--Bereich für Gleichstromsysteme über 1000 V und behält gleichzeitig einen Kontaktwiderstand von weniger als 5 µΩ und einen Temperaturanstieg von weniger als 30 K bei. Dies stellt die letzte Verteidigungslinie für die Hochspannungssicherheit im gesamten Fahrzeug dar.
- Schnelle Lieferung
- Qualitätskontrolle
- 24/7 Kundenservice
Produkteinführung
Der Kupferkappenkontakt für Elektrofahrzeuge ist eine elektrische Verbindungskomponente, die speziell für Hochspannungs-Gleichstromschutzsysteme in Fahrzeugen mit neuer Energie entwickelt wurde. Es wird häufig in Anwendungen wie EV-Sicherungen, PDU-Schutzmodulen, Energiespeichersystemen, USV-Gleichstromschienen und Photovoltaik-Schutzgeräten eingesetzt. Dieses aus hoch{3}reinem Kupfer oder hoch-festem Messing gestanzte und durch eine Vielzahl von Präzisionsschweiß- und Galvanikverfahren verarbeitete Produkt kann individuell an die Bedürfnisse des Kunden angepasst werden. Es ist eine Kernkomponente, die für seine Konnektivität und elektrische Leitfähigkeit entscheidend ist.
Kernvorteilsanalyse
| Hochleitfähige Rohstoffe sorgen für eine stabile Strombelastbarkeit |
Rotes Kupfermaterial (T2Y2 / SECu / C1100) mit einer Reinheit von 99,99 % und einer Leitfähigkeit von %IACS größer oder gleich 97 Härtebereich von HV 80–110, ausgewogene Duktilität und Festigkeit Durch den Einsatz in Kontaktbereichen werden Stromverluste und Überhitzungsrisiken minimiert |
| Hochfestes Messingbasismaterial mit ausgezeichneter Formgenauigkeit |
Gestanzt aus H65-Messing (CuZn36 / C2700) mit einer Zugfestigkeit von mindestens 440 MPa Hervorragende strukturelle Stabilität und mechanische Festigkeit, geeignet für Verbindungsanwendungen, die eine hohe Festigkeit erfordern Hervorragende Stanzleistung, geeignet zum Stanzen und Biegen von Kupferkappenkontakten für Fahrzeugsicherungen mit komplexen Strukturen |
| Vielfältige Beschichtungsoptionen, um den Anforderungen verschiedener elektrischer Umgebungen gerecht zu werden |
Versilberung: Verbessert die Leitfähigkeit, verringert den Kontaktwiderstand und ist hitze-{0}beständig und oxidationsbeständig- Helle Verzinnung und matte Verzinnung: Eine kostengünstige-Alternative zu Silber für mittlere{1}Anwendungen. Vernickelung: Verbessert die Korrosionsbeständigkeit der Oberfläche und die mechanische Verschleißfestigkeit. Alle EV-Sicherungskontakte mit Bolzenbefestigung werden einer Ultraschallreinigung unterzogen, um eine saubere Oberfläche zu gewährleisten, die für hochzuverlässige Löt- und Verpackungsprozesse geeignet ist. |
| Hervorragende Handwerkskunst und hohe Schweißzuverlässigkeit |
Es stehen verschiedene Fügeverfahren zur Verfügung: Löten, Silberlöten, Laserschweißen und Widerstandsschweißen. Wir können unsere Formen und Schweißvorrichtungen so gestalten, dass ein gleichmäßiges und effizientes Schweißen gewährleistet ist. Alle Schweißnähte werden Festigkeits- und Schältests unterzogen, um einen langfristigen, zuverlässigen Betrieb zu gewährleisten. |
| Große-Lieferkapazitäten und stabile, flexible Lieferpläne |
Die monatliche Produktionskapazität erreicht 50 Millionen Einheiten und erfüllt damit den Bedarf von großvolumigen Projekten. Die Lieferzeit für Bestellungen beträgt nur 7–10 Tage und die Lieferung von Mustern (einschließlich Formen) beträgt 20–25 Tage. Zum Testen stehen kostenlose Muster von 10–50 Einheiten zur Verfügung, die eine schnelle Überprüfung und Implementierung ermöglichen. |
Detaillierter Produktionsprozess
1. Materialvorbereitung und -inspektion
Wir verwenden umweltfreundliche Kupfermaterialien, die den RoHS- und REACH-Standards entsprechen, und führen bei der Ankunft eine vollständige Chargenkontrolle durch.
Für die leitenden Kontakte wird rotes Kupfer und für die Halterung der Sicherungskontaktmesserkappe Messing verwendet, um eine stabile und koordinierte Struktur und elektrische Leistung zu gewährleisten.
2. Formenentwicklung und Stempeln
Unser hauseigenes-Team für Formenbau fertigt Prägeformen auf der Grundlage von Kundenzeichnungen individuell an.
Die Bearbeitungsgenauigkeit der Form erreicht ±0,01 mm und sorgt so für Maßhaltigkeit.
Das Stanzen umfasst mehrere Prozesse, einschließlich Dehnen, Biegen und Lochen der Kappe, um sicherzustellen, dass die geometrischen Toleranzen des Kupferkappenkontakts für die Sicherung von Elektrofahrzeugbatterien unter Kontrolle bleiben.
3. Oberflächenbehandlung
Nach dem Stempeln wird die Oberfläche entfettet, poliert und gereinigt.
Je nach Kundenwunsch werden unterschiedliche Galvanisierungsdicken und -methoden ausgewählt.
Nach der Galvanisierung werden Salzsprühtests und Haftungstests durchgeführt, um sowohl die Korrosionsbeständigkeit als auch die elektrische Leitfähigkeit sicherzustellen.
4. Schweißmontage
Die Kontakte werden durch Löten, Silberlöten oder Laserschweißen mit sorgfältig kontrollierten Schweißzonen mit den Endkappen aus verzinntem Kupfer verbunden.
Eine strenge Kontrolle der Schweißtemperatur sorgt dafür, dass das Substrat nicht beschädigt wird und kalte oder falsche Lötstellen vermieden werden.
Automatisierte Lötprozesse können basierend auf den strukturellen Anforderungen des Kunden entworfen werden, um die Effizienz und Konsistenz zu verbessern.
5. Inspektion und Verpackung des fertigen Produkts
Jede Charge von Kupferkappenkontakten für Elektrofahrzeuge wird einer Dimensionsmessung, einer Prüfung der Lötverbindungsfestigkeit, einer -Widerstandsprüfung und einer visuellen Prüfung unterzogen.
Für die Verpackung werden mit Kunststoff-ausgekleidete Kartons (oder Paletten) verwendet, um einen sicheren und sauberen Transport zu gewährleisten.
Jedem Produkt ist ein Chargenrückverfolgbarkeitscode beigefügt, der eine vollständige Rückverfolgbarkeit der Produktion ermöglicht und die Qualitätskontrolle und -verwaltung erleichtert.
Typische Anwendungsszenarien und zukünftige Trends
Anwendungsgebiete:
EV-Sicherungsmodule:wie Hochspannungsschutz des Batteriesatzes und integrierte PDU-Module
Absicherung des Energiespeichersystems:Geeignet für den gleichstromseitigen Schutzbedarf integrierter Solar--Speichersysteme und industrieller Energiespeicher
Schutz der PV-Anlage und des Wechselrichters:Wird in Strang-/Parallelsicherungspaketen verwendet
USV- und Rechenzentrums-DC-Schutz:Verbessern Sie die langfristige Zuverlässigkeit und Temperaturanstiegskontrolle
Flinke Sicherungskappen der NH/BS-Serie-:Geeignet für Szenarien, die eine Kombination aus hoher Leitfähigkeit und hoher Temperaturbeständigkeit erfordern
Bewerbungsaussichten:
Mit der rasanten Entwicklung neuer Energiefahrzeuge, Solar-{0}Speichersystemen und intelligenten Netzen ist die Nachfrage nach Hochspannung-Gleichstromsicherungen sprunghaft gestiegen, was höhere Anforderungen an Kupferkappen-Kontaktbaugruppen stellt. ZukunftKappe und Kontakt für die AkkusicherungDie Entwicklung wird sich wie folgt entwickeln:
Integriertes Strukturdesign:Kappenkörper, Kontakte und Anschlüsse sind in einer einzigen Einheit integriert
Trends beim automatisierten Schweißen:Höhere Effizienz und größere Konsistenz
Umweltfreundliche Galvanotechnik:Blei-freie Beschichtungen und Behandlungslösungen mit niedrigem-VOC-Gehalt
Unterstützung höherer Stromstärken:Kappen, die höhere Stromstöße in 800-V-Systemen bewältigen können
Kontaktieren Sie uns
Wir unterstützen die OEM/ODM-Zusammenarbeit und können kundenspezifische Designs und Serienproduktion auf der Grundlage von Kundenzeichnungen, Mustern oder funktionalen Anforderungen anbieten.
Wir heißen weltweite Käufer und unser Ingenieurteam willkommen, uns mit Mustern und Zeichnungen zu kontaktieren, um gemeinsam an effizienten und zuverlässigen elektrischen Verbindungslösungen zu arbeiten.
Kontaktieren Sie uns für kostenlose Muster und maßgeschneiderte Lösungen!
