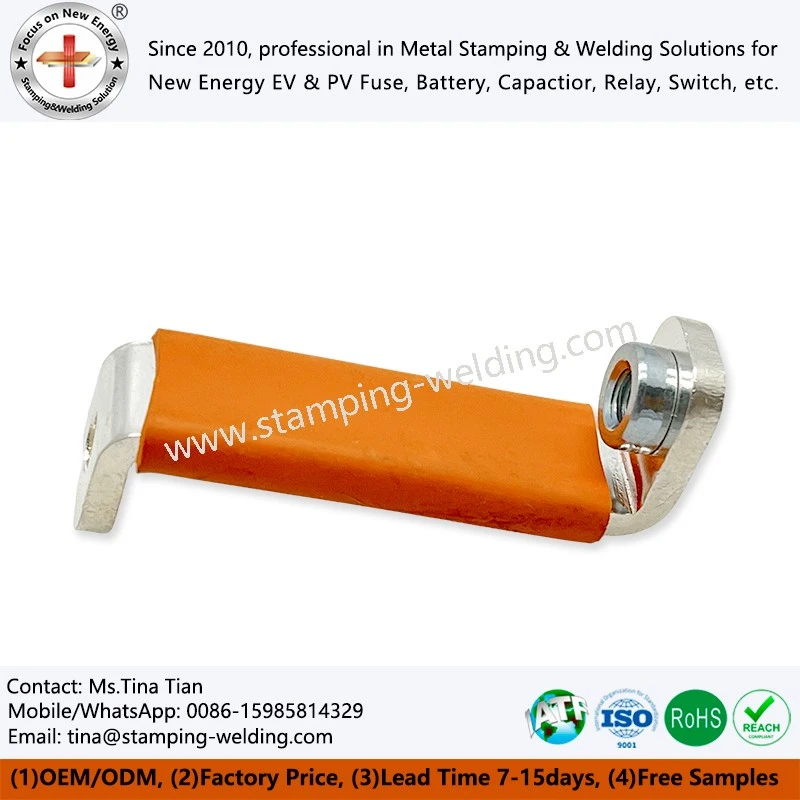

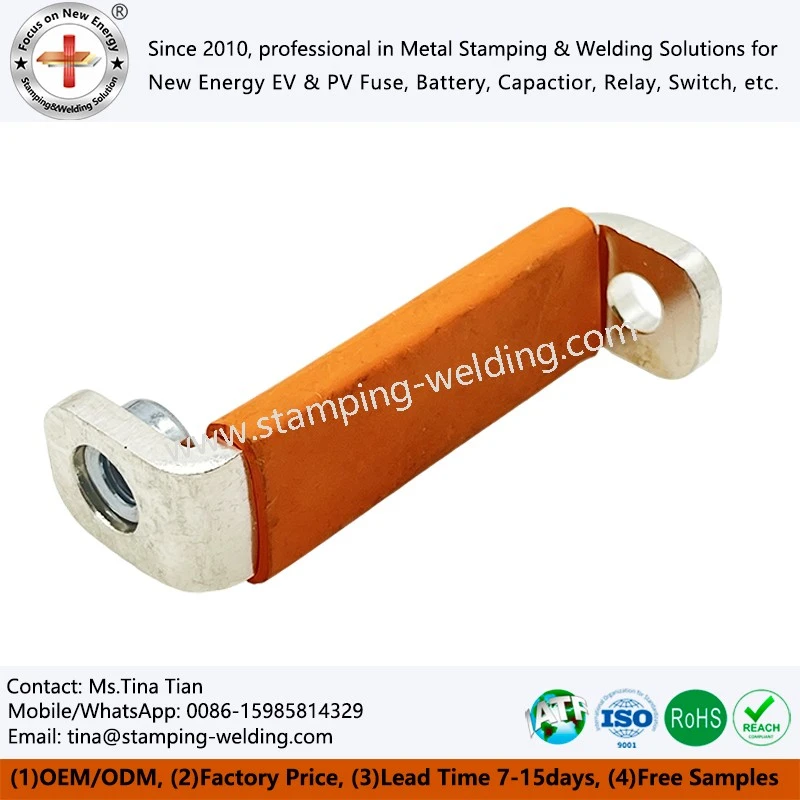

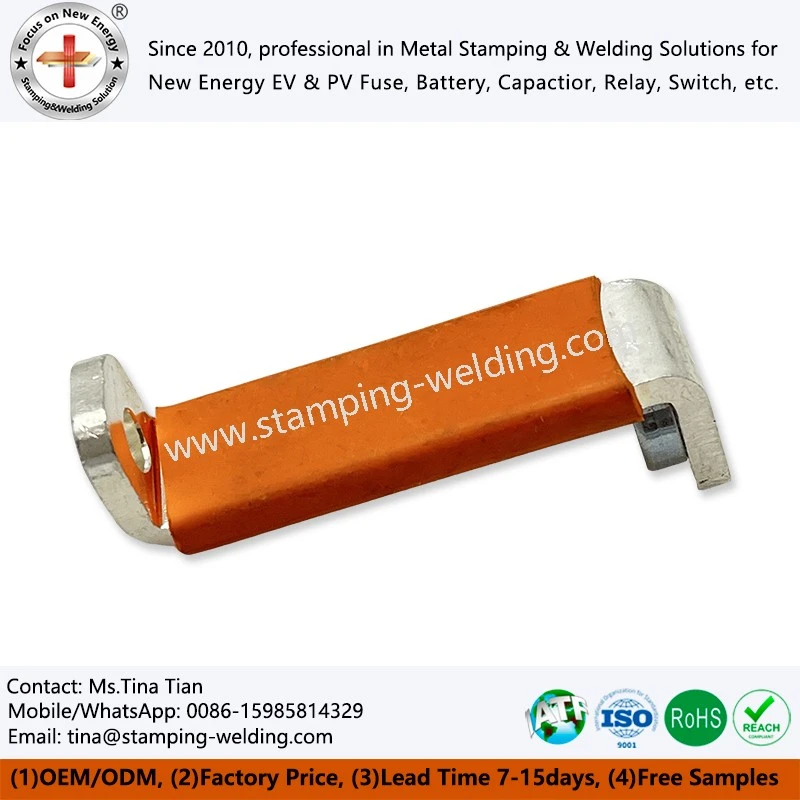

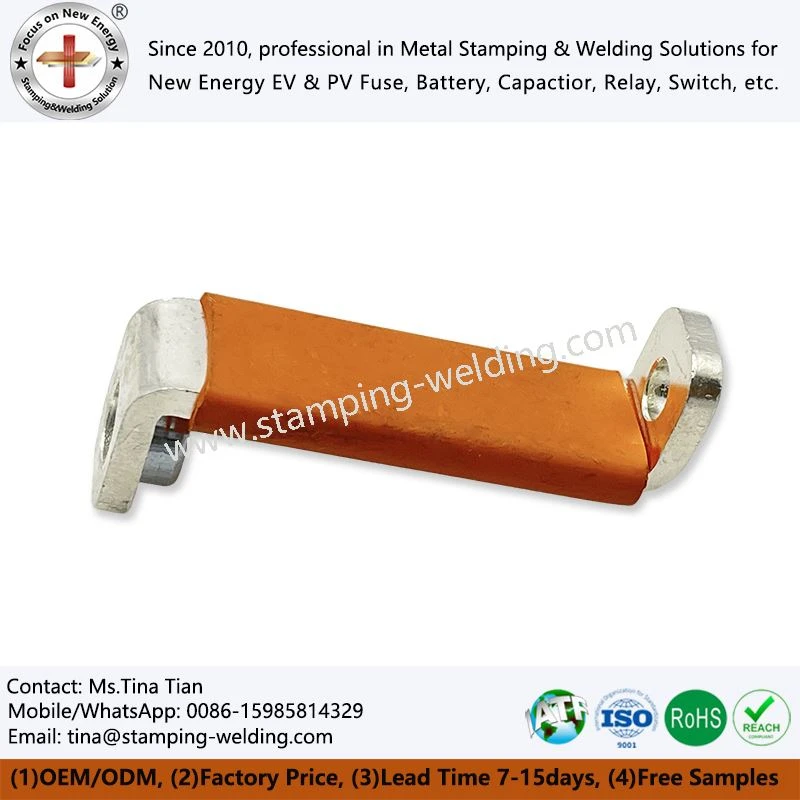

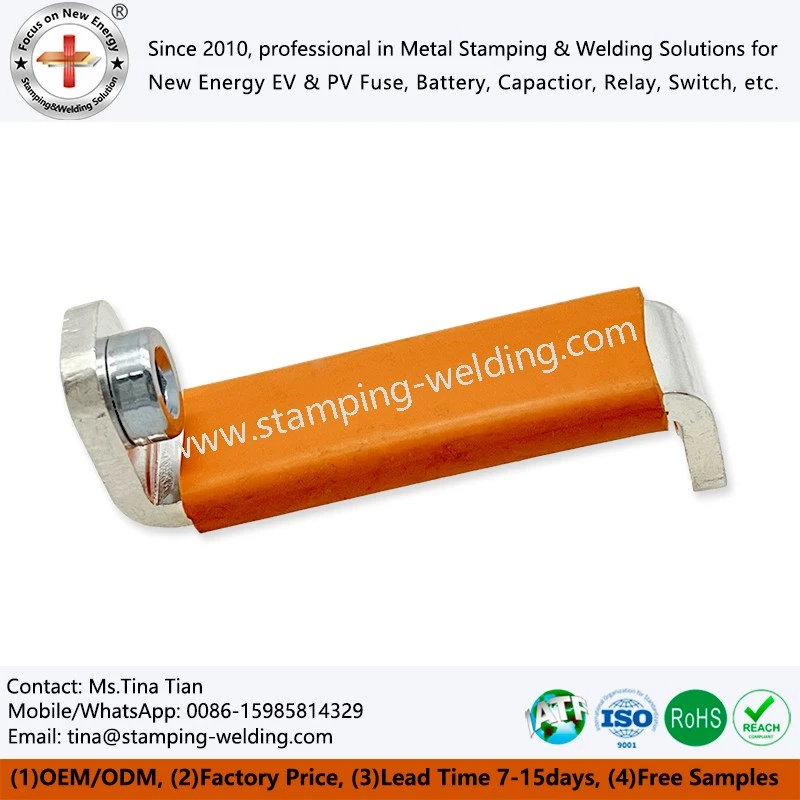

Sammelschiene aus reinem massivem Kupfer mit Schrumpfschlauch
Die Sammelschiene aus reinem Massivkupfer mit Schrumpfschlauch ist eine starre Sammelschienenlösung mit hoher{0}}Leitfähigkeit, die für elektrische Systeme mit niedriger-Spannung und mittlerer{2}bis-hoher-Leistung entwickelt wurde. Unter Verwendung von hoch{6}reinem massivem Kupfer als leitfähigem Kern wird das Produkt einer Präzisionsformung unterzogen und von einer Hochleistungs-Wärmeschrumpf-Isolierhülse umhüllt, die effektiv überlegene elektrische Leitfähigkeit mit robustem Isolationsschutz verbindet. Diese Sammelschienen werden häufig bei der Stromverteilung, der Stromverkabelung, der Geräteverbindung und der Gestaltung strukturierter Leiterbahnen eingesetzt. Sie bieten einen unverzichtbaren technischen Wert in Anwendungen wie neuen Energiesystemen, Leistungselektronik, Energiespeichersystemen, industriellen Schaltschränken und hochzuverlässigen elektrischen Geräten. Im Vergleich zu herkömmlichen Sammelschienen aus blankem Kupfer oder solchen mit einfacher aufgesprühter Isolierung bietet das wärmeisolierte-Schrumpf--Design eine gleichmäßigere Isolationsleistung, überlegene Umweltbeständigkeit und ein höheres Maß an Sicherheitsschutz, wodurch es sich besonders für elektrische Systeme eignet, in denen der Platz begrenzt ist und die Sicherheitsanforderungen streng sind.
- Schnelle Lieferung
- Qualitätskontrolle
- 24/7 Kundenservice
Produkteinführung
Die Sammelschiene aus reinem Massivkupfer mit Schrumpfschlauch besteht aus drei Kernkomponenten:
1. Hochreiner massiver Kupferleiterkern
Unter Verwendung von Elektrolytkupfer mit hoher Leitfähigkeit als Grundmaterial wird die Stromschienenstruktur durch Präzisionswalzen oder CNC-Bearbeitung geformt, wodurch eine stabile Strombelastbarkeit und ein geringer elektrischer Widerstand gewährleistet werden.
2. Strukturierte Verbindungszonen
Entworfen mit spezifischen Biegungen, Ausstanzungen oder abgestuften Konfigurationen, um den Schnittstellenanforderungen der Geräte gerecht zu werden und eine präzise Kompatibilität mit Leistungsschaltern, Schützen, Wechselrichtern oder Energiespeichermodulen sicherzustellen.
3. Wärme-schrumpfbare Isolierschicht
Umhüllt von einem Schrumpfmaterial in Industriequalität-schmiegt sich die äußere Schicht beim Erhitzen eng an die Kupferoberfläche an und erzeugt so eine gleichmäßige, durchgehende Isolierschicht, die elektrische Kontaktpunkte effektiv von der Außenumgebung isoliert.
Fertigungsvorteile: CNC-Präzisionsformung mit mehreren-Stationen und segmentierter Temperatur-kontrollierter Wärme-Schrumpfprozess
| 3D-CNC-Biegeeinheiten mit hoher-Tonnage | Wir nutzen integrierte CNC-Maschinen zum Stanzen, Scheren und Biegen von Stromschienen mit schwarzen Schrumpfschläuchen. Unabhängig davon, ob Hochkant-, Flach- oder Torsionsbiegungen ausgeführt werden, gleicht das Gerät die Materialrückfederung präzise aus. Dadurch wird sichergestellt, dass die 3D-Maßtoleranzen über Zehntausende Produktionschargen hinweg innerhalb äußerst enger Grenzen bleiben, wodurch Probleme mit einer Fehlausrichtung der Montagelöcher bei der Montage vor Ort effektiv vermieden werden. |
| Segmentierte Tunnel-Typ kontrollierte Wärme-Schrumpflinien | Wir haben die inkonsistente manuelle Heißluftpistolenmethode durch vollautomatische Multi-{1}Zonen-Tunnel--Schrumpföfen ersetzt. Durch die digitale Steuerung von Heizraten, Verweilzeiten und axialen Zugkräften schrumpft der Schrumpfschlauch -gleichmäßig von der Mitte nach außen-, wodurch die Luft perfekt verdrängt wird und eine äußerst gleichmäßige Wandstärke gewährleistet wird. |
| Zerstörungsfreie Online-Prüfung von Spannungsfestigkeit und Teilentladung | Wir unterhalten ein strenges geschlossenes -Qualitätskontrollsystem. Vor Verlassen des Werks wird jedes fertige Gerät einem Hochfrequenz-Spannungstest (Hi-Pot-Test) bei Pegeln bis zu mehreren Kilovolt und einem zerstörungsfreien Teilentladungstest unterzogen, um sicherzustellen, dass keine mikroskopisch kleinen Löcher oder Schwachstellen in der Isolationsschicht vorhanden sind, die zu Undichtigkeiten führen könnten. |
Schlüsselfunktionen und Anwendungsvorteile: Neugestaltung des Übertragungsrückgrats verschiedener Stromverteilungsökosysteme
Hochspannungs--Schaltanlagen und Verteilerschränke
Massive Kupferschienen dienen als starre Verbindungen zwischen Haupt- und Abzweigschienen und bieten eine extrem niedrige Impedanz sowie eine außergewöhnliche dynamische und thermische Stabilität. Der Schrumpfschlauch-ermöglicht kompakte isolierte Sammelschienenanordnungen mit wärmeschrumpfenden Kupferverbindern-und reduziert so die Gesamtgröße des Schranks-und verhindert gleichzeitig einen versehentlichen Kontakt mit stromführenden Komponenten während der Wartung, wodurch die Betriebssicherheit erhöht wird.
Neue Energiespeicher und Ladestationen für Elektrofahrzeuge
Hohe Stromdichten sind charakteristisch für große-Energiespeicherbehälter und leistungsstarke, flüssigkeitsgekühlte-Ladesäulen. Kupfer-Sammelschienen mit Schrumpfschlauch-Isolierung lösen nicht nur Probleme bei der Wärmeableitung und dem Temperaturanstieg, die mit hohen Stromlasten einhergehen, sondern nutzen ihre starre Struktur auch, um Vibrationen -sei es von Fahrzeugen oder Schwankungen im Kühlmittelfluss- standzuhalten und sicherzustellen, dass die Verbindungspunkte dauerhaft sicher bleiben.
Industrielle Frequenzumrichter (VFDs) und USV-Systeme
In Geräten, die zahlreiche Leistungshalbleitergeräte enthalten, müssen Flachbatterie-Sammelschienen aus Kupfer mit Schrumpfschläuchen hochfrequente Welligkeitsströme bewältigen. Die geringe parasitäre Induktivität von massiven Kupferschienen (insbesondere in Kombination mit speziellen laminierten Designs) unterdrückt Spannungsspitzen, während der Schrumpfschlauch die Isolationssicherheit zwischen kompakten IGBT-Modulen gewährleistet.
Detailschau: Qualitätsindikatoren des Post-Isolierungsprozesses
Gleichmäßiger Oberflächenglanz des Schrumpfschlauchs
Hochwertige-Wärmeschrumpfschläuche-zeigen nach dem Schrumpfen eine gleichmäßig matte oder halbglänzende Oberfläche-frei von Orangenhaut-, Luftblasen oder Brandflecken-und zeigen so eine präzise Kontrolle der Erwärmungstemperatur und -geschwindigkeit.
Natürliche Wandverdickung an Bögen
Am Innenradius einer 90-Grad-Sammelschienenbiegung aus Kupfer erhöht sich die Rohrwandstärke im Vergleich zu geraden Abschnitten um 20–30 %, wodurch eine natürlich verstärkte Isolationszone entsteht, die keine zusätzliche Ummantelung erfordert.
Sauberkeit des Endschnitts
Die Schlauchenden richten sich genau nach der kundenspezifischen Kupfer-Schrumpfschiene aus. Die Schnittkanten weisen keine Risse oder Aufweitungen auf, und der Übergang zum freiliegenden Kupferbereich ist scharf-, was die hohe Präzision bei der Positionierung und den Wärmeschrumpfprozess- widerspiegelt.
Sauberkeit von freiliegendem Kupfer an der Kontaktschnittstelle
Das freigelegte Kupfer an den Enden weist nach der Verzinnung einen gleichmäßigen, silbrig-weißen Glanz auf, ohne Oxidationsflecken oder Rückstände von Rohrresten, was einen geringen Kontaktwiderstand für Schraubverbindungen gewährleistet.
Kontaktieren Sie uns
Kupferschiene mit verzinnten Schrumpfschläuchendient als hochzuverlässige elektrische Verbindungslösung und erfüllt wichtige Doppelfunktionen bei der Stromleitung und Sicherheit in komplexen elektrischen Systemen; Die Qualität ihres technischen Designs wirkt sich direkt auf die Gesamtsystemleistung aus.
Bei Projekten, bei denen Systemstabilität und langfristige Betriebszuverlässigkeit im Vordergrund stehen, wird die Auswahl eines Lieferkettenpartners mit nachgewiesener Fertigungskompetenz und umfassender Erfahrung in der Elektrotechnik die Gesamtqualität des Projekts und die Lieferkonsistenz deutlich verbessern.
Wenn Sie derzeit mit dem Entwurf elektrischer Systeme oder der Auswahl von Komponenten beschäftigt sind, können wir Ihnen präzise technische Unterstützung für Sammelschienenlösungen auf der Grundlage Ihrer Zeichnungen und Anwendungsanforderungen bieten und so ein optimales Gleichgewicht zwischen Zuverlässigkeit und struktureller Kompatibilität gewährleisten.
