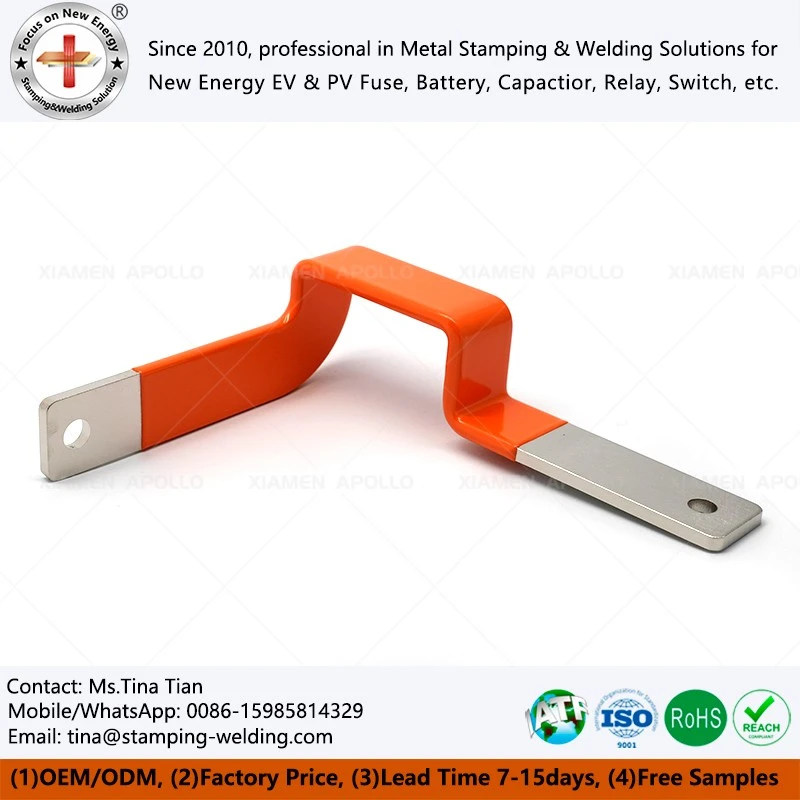

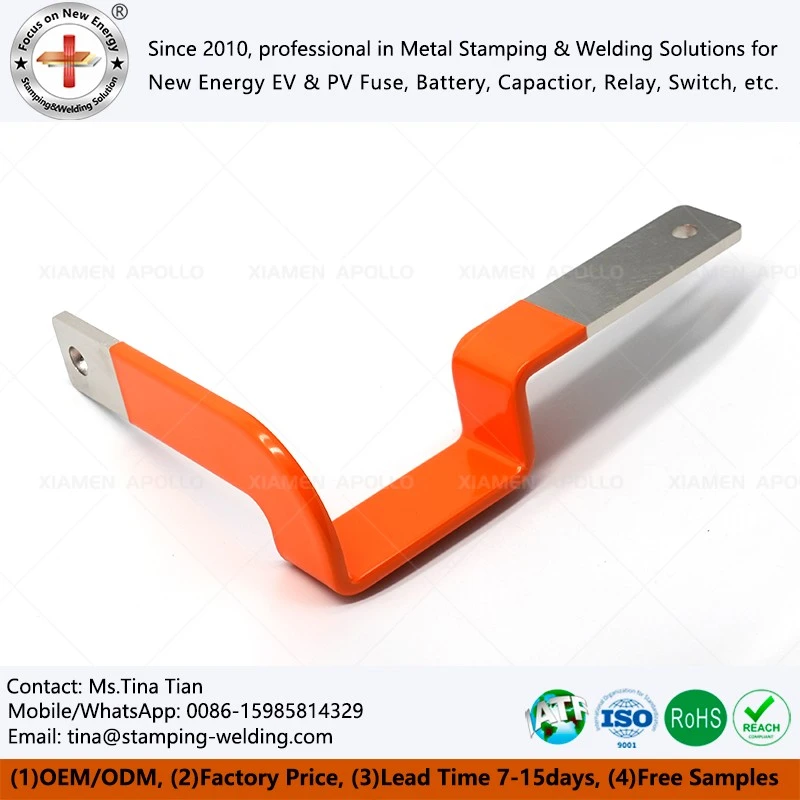

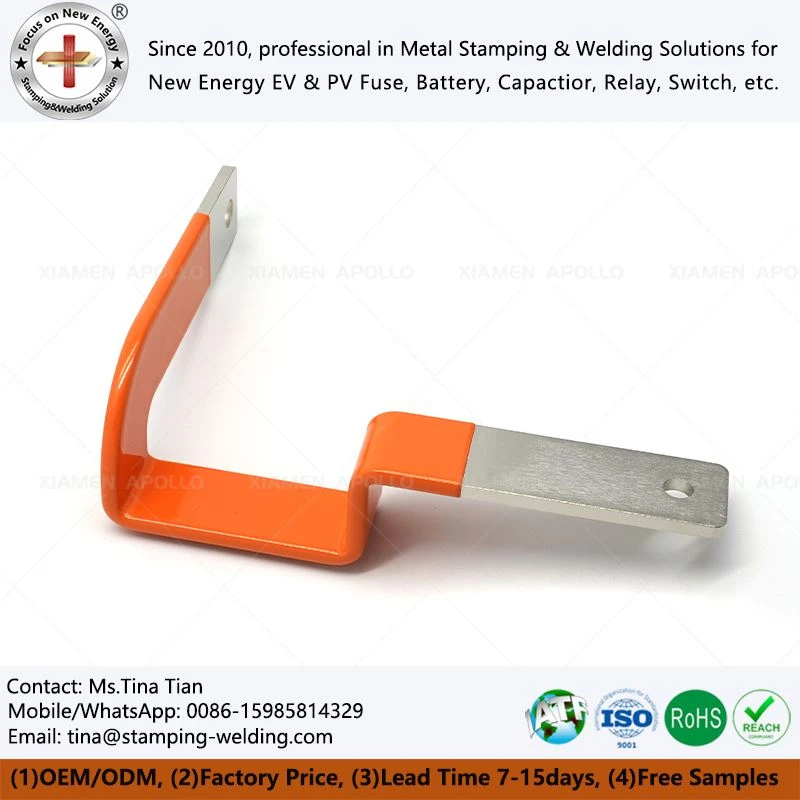

Isolierte Sammelschiene aus reinem Kupfer
Unsere isolierten Stromschienen aus reinem Kupfer sind speziell für die Elektrotechnik, Batterie-Energiespeichersysteme (BESS), elektrische Antriebssysteme für Elektrofahrzeuge (EV) und Hochspannungs-Stromverteilungsgeräte konzipiert. Das Produkt nutzt ein nahtloses Wirbelschicht- oder Tauchbeschichtungsverfahren und verfügt über eine Polymerisolationsschicht, die auf den hochreinen Kupferleiter aufgebracht wird. Diese Schicht ist nahtlos verbunden, durchgehend und gleichmäßig und bietet eine hervorragende Flexibilität.
- Schnelle Lieferung
- Qualitätskontrolle
- 24/7 Kundenservice
Produkteinführung
Was ist eine isolierte Sammelschiene aus reinem Kupfer?

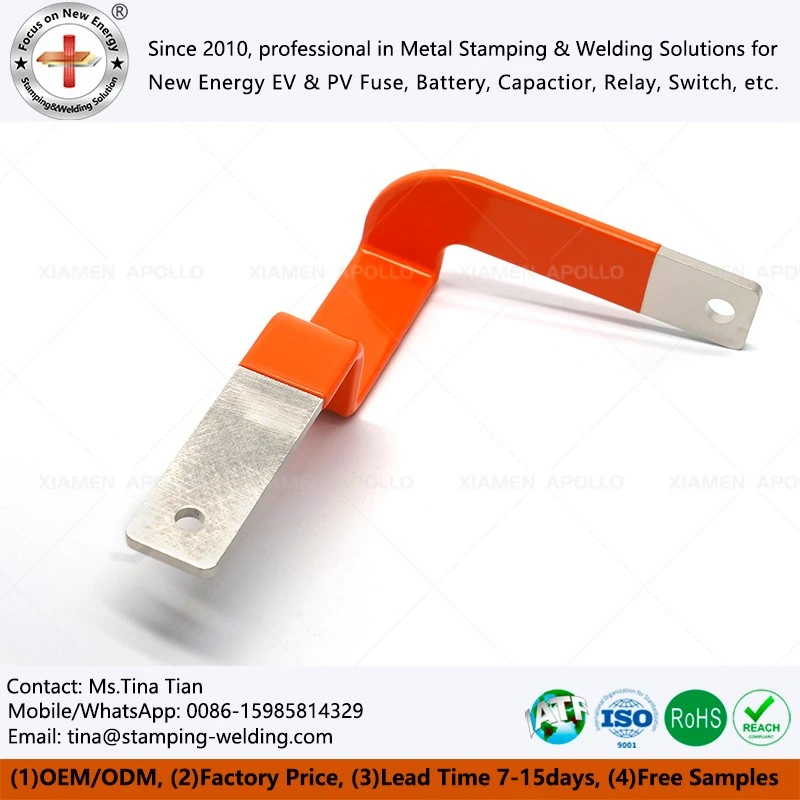

Eine isolierte flache Kupfersammelschiene ist eine leitende Hochspannungskomponente, die durch Beschichten der Oberfläche von hochreinem Kupfer mit einer polymeren Isolierschicht (z. B. PVC oder Epoxidharz in Elektroqualität) mithilfe eines Wirbelschicht- oder Tauchverfahrens hergestellt wird. Durch die Kombination von hoher elektrischer Leitfähigkeit und nahtlosem Schutz bietet es Vorteile gegenüber herkömmlichen Schrumpfschläuchen, darunter einen spaltfreien Sitz, überlegene Spannungsbeständigkeit, verbesserte Wärmeableitung und Korrosionsbeständigkeit. Die Isolierschicht ist flexibel und fest verklebt und eignet sich daher besonders für komplexe 3D-Routings; Es wird häufig in Batteriepaketen für neue Energiefahrzeuge, Energiespeicherschränken und Hochspannungs-Stromverteilungssystemen verwendet.
Materialvorteile isolierter Sammelschienen
Hoch-reines Material
Die Sammelschienenisolierung besteht aus Kupfer der Güteklasse T2 mit einem Kupfergehalt von mindestens 99,90 %. Seine hohe Leitfähigkeit minimiert effektiv den elektrischen Widerstand sowie den Temperaturanstieg und den Spannungsabfall bei der Hochstromübertragung.
Hohe Spannungsfestigkeit

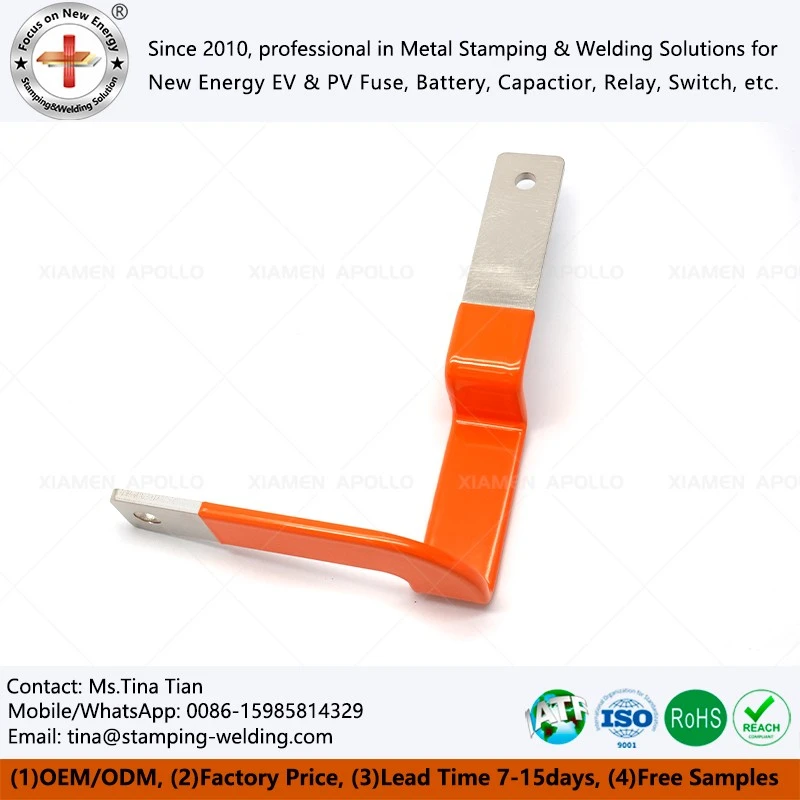

Die Tauchsammelschiene für den Anschluss besteht aus PVC und Epoxidharz in Elektroqualität. Die Beschichtung bietet eine hohe dielektrische Durchschlagfestigkeit und sorgt so für Sicherheit und Nullleckage in Hochspannungsumgebungen.
Flammhemmend und temperaturbeständig
Entspricht der Flammschutznorm UL 94 V-0 und hält Temperaturen von -40 bis +125 Grad stand, sodass auch raue Umgebungen mit extremer Kälte oder Hitze problemlos gemeistert werden können.
Korrosions- und Erosionsbeständigkeit
Die PVC-isolierte Kupfer-Sammelschienen-Isolierschicht ist beständig gegen Säuren, Laugen und Salzsprühnebel, während vollständig versiegelte Kanten Feuchtigkeit blockieren und so die Oxidation des Kupferleiters und elektrochemische Korrosion wirksam verhindern.
Herstellungsprozess von PVC-beschichteten Stromschienen
Präzisionsstanzen und -formen: Verwendet CNC-Stanzpressen und Präzisionsformen, um die Toleranzen beim Schneiden, Stanzen und Gratbildung streng zu kontrollieren.
3D-Biegen: Unsere Batterie-Sammelschienenlösung verwendet CNC-Geräte, um komplexe dreidimensionale Biegungen auszuführen und so eine perfekte Passform in kompakten Gehäuseräumen zu gewährleisten.
Oberflächenvorbehandlung-: Das Eintauchen der Stromschiene für die Verbindung durchläuft mehrere Prozesse, darunter Entfetten, Beizen und Aktivierung durch Mikroätzen, um die Haftung zwischen der Beschichtung und dem Metall der isolierten flachen Kupferstromschiene deutlich zu verbessern.
Wirbelschicht-Tauchbeschichtung: Diese PVC--isolierte Sammelschiene wurde für maximale Durchschlagsfestigkeit entwickelt und wird vorgewärmt und in ein Wirbelbett aus suspendiertem Pulver eingetaucht, wodurch eine nahtlose, gleichmäßige Polymerbeschichtung entsteht.
Hoch-Härtung und Vernetzung-: Die isolierte Sammelschiene erleichtert die vollständige Nivellierung und Vernetzung der Beschichtung bei hohen Temperaturen und sorgt so für eine robuste, nahtlose und hohlraumfreie Oberfläche.
Abisolieren und Beschichten von Anschlüssen: Für eine optimale Leitfähigkeit wird unsere isolierte Sammelschiene an den Verbindungspunkten einer präzisen Isolierung unterzogen, gefolgt von einer Zinn-, Silber- oder Nickelbeschichtung, um den Kontaktwiderstand zu minimieren.
Anwendungen von Kunststoff-Tauch-Kupfer-Sammelschienen
Neue Energiefahrzeuge (EV/HEV)
Anschlüsse für Stromversorgungsbatteriepakete und -module, BMS-Systeme, Verbindungsschienen für Batteriecluster und Kabelbäume für Wechselrichter.
01
Energiespeichersysteme (BESS)
Containerisierte Energiespeicherstationen; Hochspannungs-Gleichstromschienen für private und gewerbliche Energiespeicher-Batterieschränke.
02
Energie- und Verteilungstechnik
Intelligente Umspannwerke, ausfahrbare Niederspannungsschaltanlagen, Hochspannungsschaltanlagen und gasisolierte Schaltanlagen (GIS).
03
Rechenzentren und USV
Hochleistungs-USV-Systeme für die Rackmontage-in Rechenzentren und Hochstrom-Stromverteilungssysteme für USV.
04
Schienenverkehr und Industrieantriebe
Traktionsumrichter für Elektrolokomotiven; Wechselrichter für große-Windkraft- und Solar-PV-Anlagen.
05
Häufig gestellte Fragen zur Kupfersammelschiene mit PVC-Tauchabdeckung
Was sind die Vorteile gegenüber Schrumpfschläuchen für Stromschienen?-
Schrumpfschläuche neigen dazu, sich zu bündeln, dünner zu werden und an den Biegungen Luftspalte zu bilden, was die Wärmeableitung beeinträchtigt und das Risiko einer elektrischen Entladung birgt. Im Gegensatz dazu gewährleistet das Tauchbeschichtungsverfahren eine nahtlose, spaltfreie Passung und bietet eine hervorragende Durchschlagsfestigkeit und Wärmeableitung bei gleichzeitiger Anpassung an komplexe 3D-Geometrien.
Können Sie Produkte basierend auf CAD-/3D-Zeichnungen anpassen? Wie lange dauert die Prototypenerstellung?
Wir unterstützen die Anpassung basierend auf Formaten wie STP, IGES und DWG. Etwa 10–15 Tage für Muster, 10–15 Tage für die Massenproduktion.
Altert die Beschichtung oder löst sie sich bei einem Langzeitbetrieb bei hohen Temperaturen-ab?
Nein. Wir verwenden Polymermaterialien in Elektroqualität, die mit hitzebeständigen und alterungsbeständigen Zusätzen versehen sind. Die Beschichtung behält während des Langzeitbetriebs in einem Temperaturbereich von -40 bis +125 Grad eine ausgezeichnete Flexibilität und Haftung bei, ohne abzublättern oder zu reißen.
Welche Versandarten unterstützen Sie?
Wir bieten flexible internationale Handelsbedingungen und unterstützen FOB, CIF, DDP und EXW. Je nach Projektzeitplan und Budget können Sie zwischen Seefracht (LCL/FCL), Luftfracht oder internationalem Expressversand (DHL/FedEx/UPS) wählen.
Kontaktieren Sie uns
Mit jahrzehntelanger Erfahrung in der Verarbeitung von Kupferleitern und fortschrittlicher Polymer-Tauchgusstechnologie sind wir bestrebt, Kunden aus der ganzen Welt maßgeschneiderte Produkte aus einer Hand zu bietenisolierte Sammelschiene aus reinem KupferLösungen. Reichen Sie Ihre technischen Zeichnungen oder Spezifikationen ein, um eine sofortige Bewertung und ein individuelles Angebot von unseren professionellen Ingenieuren zu erhalten.
