Flexible isolierte Kupfersammelschienen
Flexible isolierte Kupfersammelschienen sind flexible, leitfähige Verbindungssysteme in technischer Qualität, die für raue Industrieumgebungen entwickelt wurden. Im Gegensatz zu allgemeinen Soft-Connect-Produkten wurde diese Serie speziell für die Herausforderungen der Stromübertragung bei hoher Stromdichte, komplexen räumlichen Einschränkungen und dynamischen mechanischen Belastungsumgebungen entwickelt. Das Produkt ist so positioniert, dass es die Einschränkungen herkömmlicher starrer Sammelschienen in Bezug auf Vibrationen, thermische Zyklen und Installationsfehlerszenarien ersetzt und Energietechnikern eine Verbindungslösung bietet, die elektrische Leistung und mechanische Anpassungsfähigkeit kombiniert.
- Schnelle Lieferung
- Qualitätskontrolle
- 24/7 Kundenservice
Produkteinführung

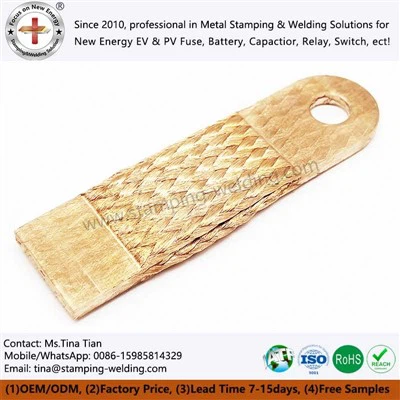

Flexible isolierte Kupferschienen, auch als flexible Sammelschienen bekannt, sind eine Kernkomponente, die die Einschränkungen herkömmlicher starrer Übertragungen durchbricht. Sie bestehen aus mehreren Schichten geflochtener Drähte, die als Kernstruktur gestapelt sind, durch spezielle Verfahren geformt und mit einem Isolationsschutz ausgestattet sind. Sie verfügen über eine hervorragende Flexibilität und effiziente Leitfähigkeit und können unter komplexen Arbeitsbedingungen eine sichere und stabile Kraftübertragung erreichen. Für professionelle Einkäufer und Techniker, die technische Anpassungsfähigkeit anstreben, Betriebs- und Wartungskosten senken und die Systemsicherheit erhöhen möchten, ist dieses Produkt nicht nur eine qualitativ hochwertige Alternative zu herkömmlichen starren Sammelschienen, sondern auch eine wichtige Unterstützung für die Optimierung des elektrischen Systemdesigns und die Lösung komplexer Übertragungsprobleme und ermöglicht die Landung und den effizienten Betrieb von Projekten in mehreren Branchen
spezifische Parameter
Leiterspezifikationen
Wenn T2-Weichkupfer-Streifenleiter für flexible isolierte Kupfer-Sammelschienen verwendet werden, können sie in zwei Typen unterteilt werden: blankes Kupfer und verzinntes Kupfer. Herkömmliche Spezifikationen für Kupferstreifen umfassen mehr als zehn Typen, z. B. 9X0,8 mit 2-12 gestapelten Schichten; Die geflochtene weiche Verbindung, die für Hochspannungsbatteriesätze für Kraftfahrzeuge verwendet wird, besteht aus einem Kupfersubstrat mit einer Zinnbeschichtungsdicke von 0,5–1,0 μm und einer dünnen Plattendicke von 0,25 mm ± 0,02.
01
Parameter der Dämmschicht
Die Isolierschicht von flexiblen Kupfergeflecht-Steckverbindern besteht hauptsächlich aus speziellem PVC und raucharmen, halogenfreien TPE-Materialien. Die TPE-Isolierschicht ist größtenteils schwarz/orange. TPE-Isoliermantel wird bevorzugt für gewebte weiche Verbindungen verwendet, die in Hochspannungsbatteriesätzen für Kraftfahrzeuge verwendet werden, und 0,15 mm dickes Glimmerband wird verwendet, wenn Feuerbeständigkeit erforderlich ist.
02
Produktionsstandards
Für flexible geflochtene kundenspezifische Steckverbinder gibt es derzeit keinen weltweit exklusiven Produktionsstandard. Die Vereinigten Staaten übernehmen die UL758-Standardzertifizierung für elektronische Drähte, während sich die inländische Produktion hauptsächlich auf die Standards für isolierte Kabel GB/T5023 und die Standards für elektronische Drähte UL758 bezieht.
03
Stromtragfähigkeitseigenschaften
Geflochtener Kupferdraht ist aufgrund seiner mehrschichtigen Flachleiterstruktur vom Skin-Effekt betroffen, was zu einer höheren Stromtragfähigkeit bei gleicher Querschnittsfläche führt; Bei gleichen Anforderungen an die Strombelastbarkeit haben geflochtene flexible Verbindungen im Vergleich zu gewöhnlichen Rundkabeln kleinere Querschnitte, wodurch Material eingespart, Gewicht reduziert und Platz im Layout gespart werden kann.
04
Beschaffungsinformationen
Mindestbestellmenge (MOQ)
MOQ 1.000 Stück/Artikel, hergestellt durch Stanzform; Für nicht-standardisierte kundenspezifische Produkte sind wir bereit, bei Ihren Forschungs- und Entwicklungsanforderungen zusammenzuarbeiten, und die Mindestbestellmenge der geflochtenen Sammelschiene kann ausgehandelt werden.
Lieferzyklus
Der Lieferzyklus für kundenspezifische Muster von geflochtenen flexiblen Stromschienen beträgt 5-10 Tage. Zulässig, hergestellt durch Laserschneiden oder CNC-Stanzmaschine
Die Lieferzeit für Bestellungen beträgt 20-30 Tage (für Formen und Produkte).
Verpackung und Logistik
Flexible Steckverbinder verwenden innen EPE und außen Karton/Palette, um Druckverformungen während des Transports zu verhindern.
Unsere Zertifizierungen
Zwischen dem steigenden Strom von Photovoltaikmodulen und der steigenden Energie von Energiespeicherbatterien hat Xiamen Apollo Stamping Welding Technology Co., Ltd. einen Qualitätsgraben mit globaler Zertifizierung und exklusiven Patenten errichtet. Wir haben nicht nur die internationale Zertifizierung ISO 9001:2015 erhalten (bewerben uns derzeit für das internationale Qualitätszertifizierungssystem IATF16949 der Automobilindustrie), sondern haben auch die Präzision und Zuverlässigkeit neuer Energiekomponenten mit drei patentierten Kerntechnologien neu definiert.
Kontaktieren Sie uns
Unser Unternehmen kann professionelle Produktlösungen anbieten und die direkte technische Kommunikation mit Ingenieurteams unterstützen, um die Zuverlässigkeit der Produkte in praktischen Anwendungen sicherzustellen. Nehmen Sie gerne Kontakt mit uns auf.
