So wählen Sie mehrschichtige flexible Kupferfolien-Sammelschienen für Energiespeichermodule aus: Ein Leitfaden zu Stromstärke, Schichtanzahl, Abmessungen und Biegespezifikationen

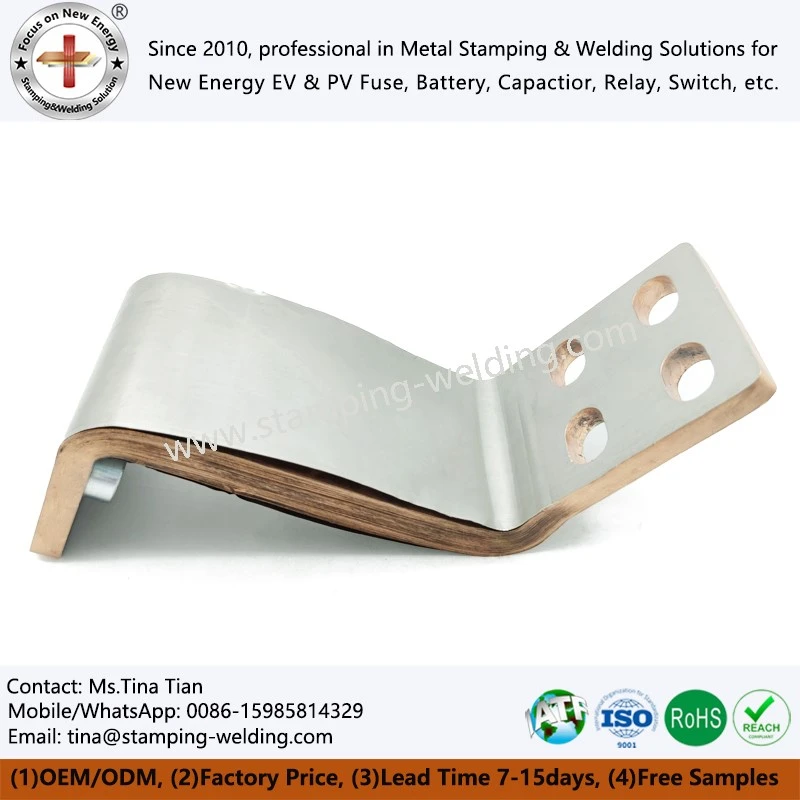

Innerhalb von Energiespeichermodulen müssen stabile Hochstromverbindungen auf begrenztem Raum erreicht werden und gleichzeitig Betriebsvibrationen, thermische Ausdehnung und Kontraktion sowie Montagetoleranzen berücksichtigt werden. Im Gegensatz zu starren Kupfersammelschienen nutzen die flexiblen Sammelschienen aus mehrschichtiger Kupferfolie mehrere Lagen Kupferfolie, um eine flexible Verbindungszone zu schaffen. Dadurch können sie Verschiebungs- und Montagefehler bis zu einem gewissen Grad auffangen und so die mechanische Beanspruchung bei starren Verbindungen reduzieren.



Daher reicht es bei der Auswahl flexibler Stromschienen für Energiespeichermodule nicht aus, nur den „Nennstrom“ anzugeben. Das Beschaffungs- und Technikpersonal sollte außerdem den Betriebsstrom, den zulässigen Temperaturanstieg, die Kupferfolienstruktur, die Produktabmessungen, die Biegekonfiguration und die Anschlussschnittstellen bestätigen. Diese Parameter bestimmen gemeinsam, ob das Produkt die Anforderungen für die tatsächliche Montage und den langfristigen Betrieb erfüllt.



Für laminierte flexible Stromschienen, die in Fahrzeugen mit neuer Energie verwendet werden, sollte der Auswahlprozess dieser Reihenfolge folgen: elektrische Anforderungen → Kupferfolienstruktur → mechanische Abmessungen → Anschlussverbindungen → Probenvalidierung. Dieser Ansatz minimiert die Notwendigkeit wiederholter Spezifikationsüberarbeitungen vor der Angebotserstellung und Prototypenerstellung.





Die Strombelastbarkeit von flexiblen Kupferfolien-laminierten Sammelschienenverbindungen hängt vom Kupferfolienmaterial, der Einzelschichtdicke, der Anzahl der Schichten, der effektiven Breite und dem Betriebstemperaturanstieg ab. Deshalb sollte man beim Kauf zunächst die tatsächlichen Betriebsbedingungen überprüfen und nicht einfach eine bestimmte Kupferfoliendicke angeben.



Es wird empfohlen, der Überprüfung der folgenden elektrischen Parameter Vorrang einzuräumen:



Parameter	Wichtige Punkte für die Beschaffungsüberprüfung
Dauerstrom	Normaler Langzeit-Betriebsstrom
Spitzenstrom	Maximaler Kurzzeitstrom
Arbeitsspannung	Tatsächliche Betriebsspannung
Zulässiger Temperaturanstieg	Zulässiger Temperaturanstiegsbereich für das System
Arbeitsumgebung	Temperatur, Vibration und Installationsumgebung



Bei Kupferfolien-Sammelschienen, die in Hochstrom- und Hochspannungsanwendungen verwendet werden, können die Dicke der Kupferfolie und die Anzahl der Schichten an die erforderliche leitende Querschnittsfläche angepasst werden. Typischerweise werden Faktoren wie die Dicke einzelner Folienschichten, die Gesamtzahl der Schichten und die effektive Breite gemeinsam betrachtet, wobei die endgültigen Spezifikationen durch Tests des elektrischen Widerstands und des Temperaturanstiegs validiert werden.



Es ist wichtig zu beachten, dass eine einfache Erhöhung der Anzahl der Kupferfolienschichten nicht immer von Vorteil ist. Während das Hinzufügen von Schichten die leitende Querschnittsfläche vergrößert, erhöht es auch die Gesamtdicke des Produkts und kann sich negativ auf die Flexibilität, die Anschlussformung, die Komplexität des Diffusionsschweißens und die Materialkosten auswirken. Daher erfordert der eigentliche Auswahlprozess die Abwägung von Strombelastbarkeit, Temperaturanstieg, Flexibilität, Installationsraum und Kosten.



Bei Produkten mit komplexen Konfigurationen-wie flexiblen Kupferfolien-Sammelschienen mit laminierten Kupfer-Shunts-müssen auch die Länge der flexiblen Zone und die Gesamtstruktursteifigkeit berücksichtigt werden. Eine zu dicke Kupferfolienstruktur oder eine übermäßige Anzahl von Schichten erfüllen möglicherweise nicht die tatsächlichen Biegeanforderungen. Daher wird empfohlen, während der Entwurfsphase sowohl elektrische als auch mechanische Bewertungen durchzuführen.



Sie sind sich nicht sicher, wie viele Kupferfolienschichten Ihre Energiespeicher-Sammelschiene benötigt?



Fordern Sie eine Auswahl und ein Angebot für Kupferfolien-Sammelschienen an





Energiespeichermodule enthalten typischerweise zahlreiche Batteriezellen, Anschlüsse und Strukturkomponenten; Die Abmessungen flexibler Stromschienen beeinflussen nicht nur die Stromübertragung, sondern auch die Montage vor Ort. Daher sollten während der Anfragephase für laminierte Kupferfolienverbinder Spezifikationen wie Gesamtlänge, Breite, Gesamtdicke, Anschlusspositionen, Montagelochdurchmesser und Lochmitten-zu-Abstände klar definiert werden.



Es wird empfohlen, die Produktlänge auf der Grundlage des tatsächlichen Abstands zwischen den beiden Verbindungspunkten zu bestimmen und dabei die Montagepositionen der Anschlüsse und die Länge des flexiblen Abschnitts zu berücksichtigen. Eine unzureichende Länge kann zu mechanischer Belastung im Verbindungsbereich durch erzwungenes Biegen während der Installation führen, wohingegen eine übermäßige Länge zu einer Beeinträchtigung umgebender Strukturen führen kann.



Empfehlungen zur Biegekonstruktion



Für flexible Sammelschienen aus mehrschichtiger Kupferfolie ist es ratsam, Folgendes im Voraus zu bestätigen:



1. Biegerichtung
2. Biegewinkel
3. Biegeradius
4. Flexible Abschnittslänge
5. Umlaufender Einbaufreiraum



Diese Parameter sollten idealerweise in Produktzeichnungen oder 3D-Modellen angegeben und nicht erst nach der Produktion ermittelt werden. Bei platzbeschränkten Energiespeichermodulen hilft die vorherige Angabe von Installationsorten und Verbindungspunktabmessungen den Lieferanten dabei, die Eignung der Länge und Biegekonfiguration der flexiblen Sammelschiene zu beurteilen.



Bei flexibel geformten Kupfersammelschienen, die als Leitungssammelschienen verwendet werden, wird empfohlen, bei der Beschaffung 2D-Zeichnungen, 3D-CAD-Dateien oder physische Muster bereitzustellen, wenn das Produkt eine nicht-lineare Verlegung, 3D-Biegungen oder bestimmte Anschlussausrichtungen aufweist, um Unstimmigkeiten beim Verständnis der Produktform zu minimieren.



Entspricht Ihre Sammelschiene der aktuellen Nennleistung, aber nicht dem erforderlichen Biegeraum?



Senden Sie Ihre Sammelschienenzeichnung zur technischen Überprüfung

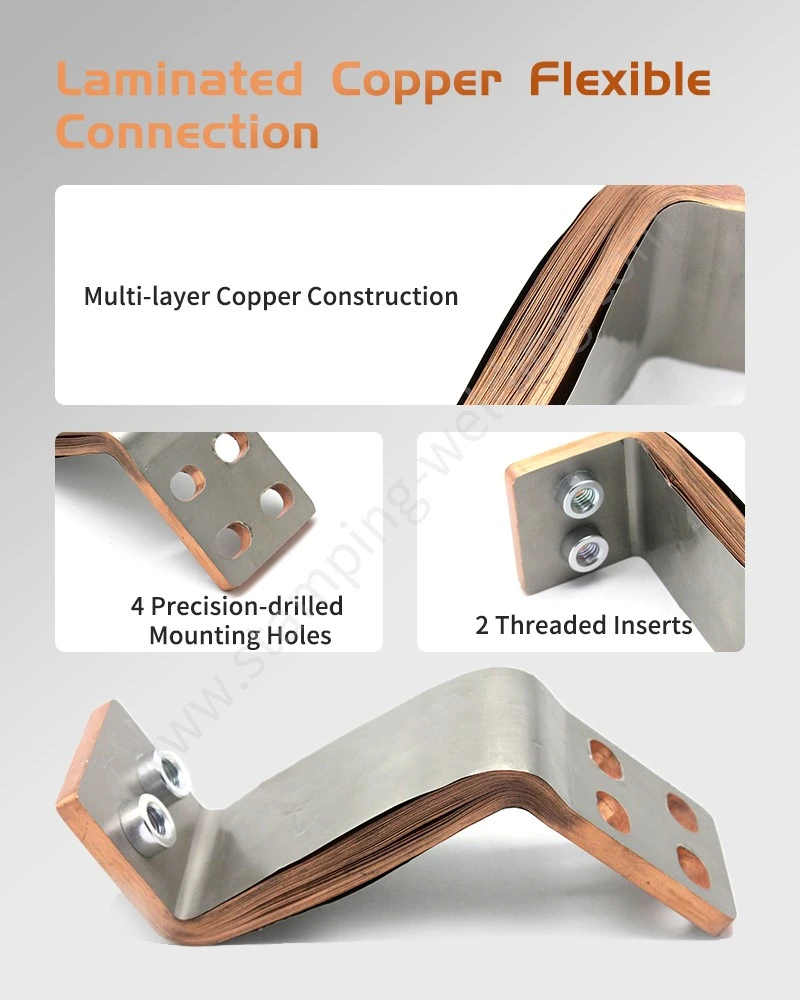

Die Tatsache, dass der Hauptkörper eines flexiblen Kupferfolienverbinders die Stromtragfähigkeitsanforderungen erfüllt, garantiert nicht, dass das gesamte Verbindungssystem kompatibel ist. Flexible Kupferfolien-Sammelschienen für EV-Batteriepacks erfordern typischerweise Schraubverbindungen zu Batteriemodulen, PDUs oder anderen Hochstromschnittstellen; Daher sollten die Abmessungen der Klemmen und die Positionen der Montagelöcher während der Beschaffungsphase überprüft werden.



Es wird empfohlen, die folgenden Details zu den Terminalabschnitten klar zu spezifizieren:



Artikel	Zu bestätigende Parameter
Terminalgröße	Länge, Breite, Dicke
Lochdurchmesser	Durchmesser der Befestigungsbohrung
Lochposition	Lochmitte-zu-Abstand und Position
Terminalrichtung	Terminalausrichtung
Oberflächenbehandlung	Blankes Kupfer, Verzinnung, Versilberung usw.
Verbindungsmethode	Verschraubte oder andere Verbindungsmethoden



Bei flexiblen Steckverbindern, die für den Langzeitbetrieb vorgesehen sind-z. B. flexible Steckverbinder aus Kupferfolie für Transformatorkomponenten-muss die Oberflächenbehandlung der Anschlüsse auf der Grundlage der tatsächlichen Betriebsumgebung bestimmt werden. Verzinnung und Versilberung unterscheiden sich hinsichtlich der Kontaktleistung, Oxidationsbeständigkeit und Kosten; Die Auswahl sollte entsprechend den Projektanforderungen getroffen werden und nicht ad hoc angepasst werden, nachdem das Produktdesign fertiggestellt ist.



Bei Produkten wie laminierten Steckverbindern für elektrische Geräte ist die Maßkompatibilität zwischen Anschluss und Geräteschnittstelle besonders wichtig. Abweichungen bei der Positionierung der Löcher, der Anschlussausrichtung oder der Dicke können zu Schwierigkeiten bei der Montage vor Ort führen. Daher sollten diese Dimensionen als Schlüsselelemente für die Überprüfung während der RFQ-Phase behandelt werden.

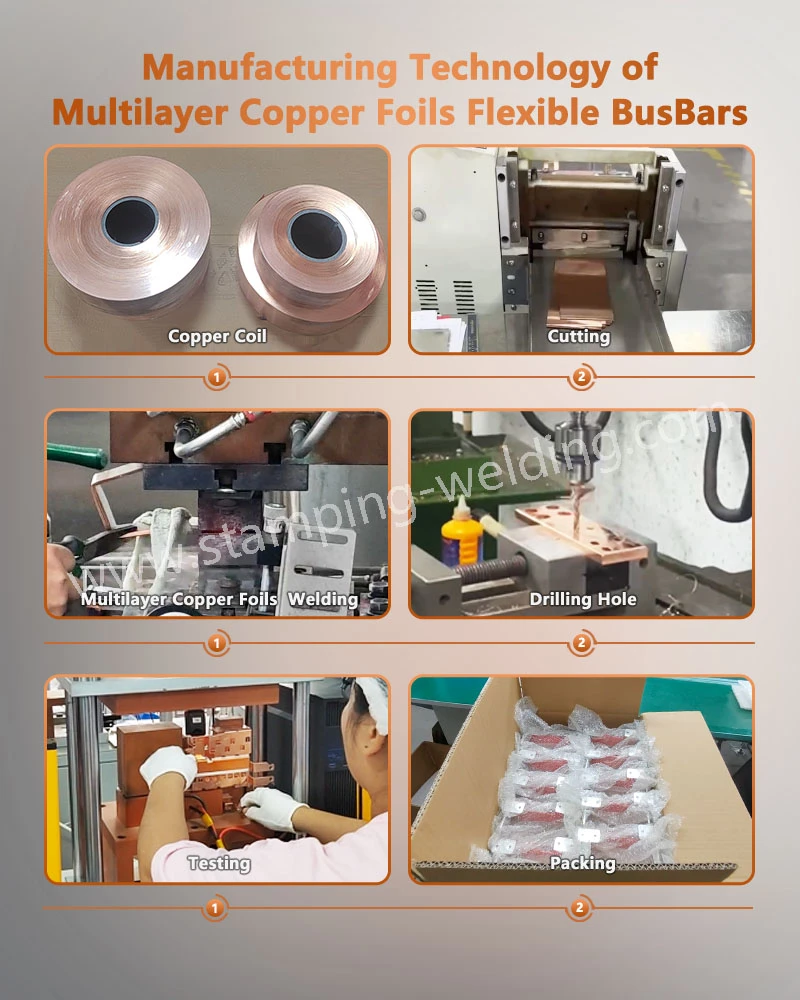

Sobald die Produktspezifikationen fertiggestellt sind, besteht der nächste Schritt darin, die Fähigkeit des Lieferanten zu überprüfen, den Herstellungsprozess vom Prototypenstadium bis zur Massenproduktion konsistent zu verwalten. Bei mehrschichtigen flexiblen Kupferschienen-Folienverbindungen sollten sich die Beschaffungsteams auf vier Hauptphasen konzentrieren: Kupferfolienlaminierung, Diffusionsschweißen, Anschlussformung und Präzisionsschneiden. Bei der Phase des Diffusionsschweißens muss der Schwerpunkt auf der Konsistenz der Verbindung zwischen den Kupferfolienschichten und der Stabilität der Schweißzone liegen, während die Formgebung der Anschlüsse eine präzise Kontrolle der Lochpositionierung, der äußeren Form und der Verbindungsabmessungen erfordert. Bei Volumenproduktionsprojekten ist es wichtig zu bestätigen, dass wichtige Prozessparameter konsistent gesteuert werden können, und nicht nur zu überprüfen, ob der Prototyp den Spezifikationen entspricht.



Für die Probenvalidierung von mit Kupferfolie laminierten flexiblen Stromschienen wird der folgende Arbeitsablauf empfohlen:



Zeichnungsprüfung → Prototyp → Elektrischer Test → Baugruppenüberprüfung → Massenproduktion



Zu den wichtigsten Inspektionsbereichen im Prototypenstadium gehören der elektrische Widerstand, die Kontinuität, der Temperaturanstieg, die Gesamtabmessungen und die tatsächliche Passung der Baugruppe. Bei Projekten mit Vibrationen oder häufigem Biegen sollten zusätzliche mechanische Validierungstests auf der Grundlage tatsächlicher Betriebsbedingungen durchgeführt werden.





FürMehrschichtige flexible Sammelschiene aus KupferfolieBei der Verwendung in neuen Energiebatterien kann ein umfassendes RFQ-Paket die für die Festlegung der Spezifikationen erforderliche Zeit erheblich verkürzen. Zwar muss das Beschaffungspersonal nicht unbedingt alle technischen Details im Vorfeld ermitteln, es sollten jedoch zumindest grundlegende Informationen zur Beschreibung der tatsächlichen Betriebsbedingungen bereitgestellt werden.



• Elektrische Daten

Dauerstrom
Spitzenstrom
Arbeitsspannung
Zulässiger Temperaturanstieg



• Daten zu Kupferfolien

Kupferqualität
Folienstärke
Anzahl der Ebenen
Folienbreite



• Mechanische Daten

Gesamtlänge
Gesamtdicke
Biegerichtung
Biegeradius
Installationsraum



• Terminaldaten

Terminalgröße
Lochdurchmesser
Lochposition
Beschichtungsanforderung



• Projektdaten

Prototypenmenge
Jahresvolumen
Ziellieferplan



Wenn die Dicke der Kupferfolie und die Anzahl der Schichten noch nicht festgelegt wurden, kann das Projektteam einfach Strom, Temperaturanstieg, Abmessungen und Installationsanforderungen angeben. Der Lieferant kann dann die Spezifikationen anhand von Struktur- und Fertigungsaspekten bewerten. Bei Projekten, bei denen bereits Muster vorhanden sind, kann die Bereitstellung sowohl des physischen Musters als auch der technischen Zeichnungen die Genauigkeit von Angeboten und Prototypenproduktion weiter verbessern.



Lieferanten können Materialien, Herstellungsprozesse und Kosten erst dann genau beurteilen, wenn die aktuelle Kupferfolienstruktur, die Abmessungen, die Biegemethode und die Anschlussanforderungen klar definiert sind. Für Energiespeicherprojekte, für die bereits Zeichnungen oder Muster vorliegen, können Sie uns die entsprechenden Unterlagen zur Spezifikationsüberprüfung und für ein Preisangebot vorlegen.
