Laminierte Sammelschienentechnologie: Ein umfassender Einblick in die Stapeleffizienz
May 28, 2025
Im Bereich der Elektrotechnik stehen die Effizienz und Zuverlässigkeit von Energieverteilungssystemen im Vordergrund. Laminierte Sammelschienen, auch als gestapelte Sammelschienen bekannt, sind zu einem wesentlichen Bestandteil verschiedener elektrischer Hochleistungsanwendungen geworden. Dieser Artikel bietet eine ausführliche-Untersuchung laminierter Kupferstäbe und deckt deren Struktur, Herstellungsprozess, Vorteile und typische Anwendungen ab.
Was ist eine laminierte Sammelschiene?
Eine Sammelschiene aus laminiertem Kupfer ist eine Art elektrischer Leiter, der für eine effiziente Stromverteilung in Hochstromanwendungen entwickelt wurde. Es besteht aus mehreren Schichten dünner, flacher Kupfer- oder Aluminiumbleche, die voneinander isoliert und zu einem einzigen, robusten Leiter verbunden sind. Dieses Design ermöglicht eine hohe Stromkapazität in einem kompakten Formfaktor und macht sie ideal für Anwendungen mit begrenztem Platzangebot.
Struktur und Design
Der Aufbau einer laminierten Stromschiene umfasst typischerweise:
Leitfähige Schichten:
Dabei handelt es sich um dünne Bleche aus hoch{0}reinem Kupfer oder Aluminium, die den primären Leiterpfad bilden.
Isolierschichten:
Zwischen jeder leitenden Schicht sind Isoliermaterialien angebracht, um Kurzschlüsse zu verhindern und einen sicheren Betrieb zu gewährleisten.
Stapeln:
Die leitenden und isolierenden Schichten werden gestapelt und miteinander verbunden, um die endgültige Sammelschiene zu bilden.

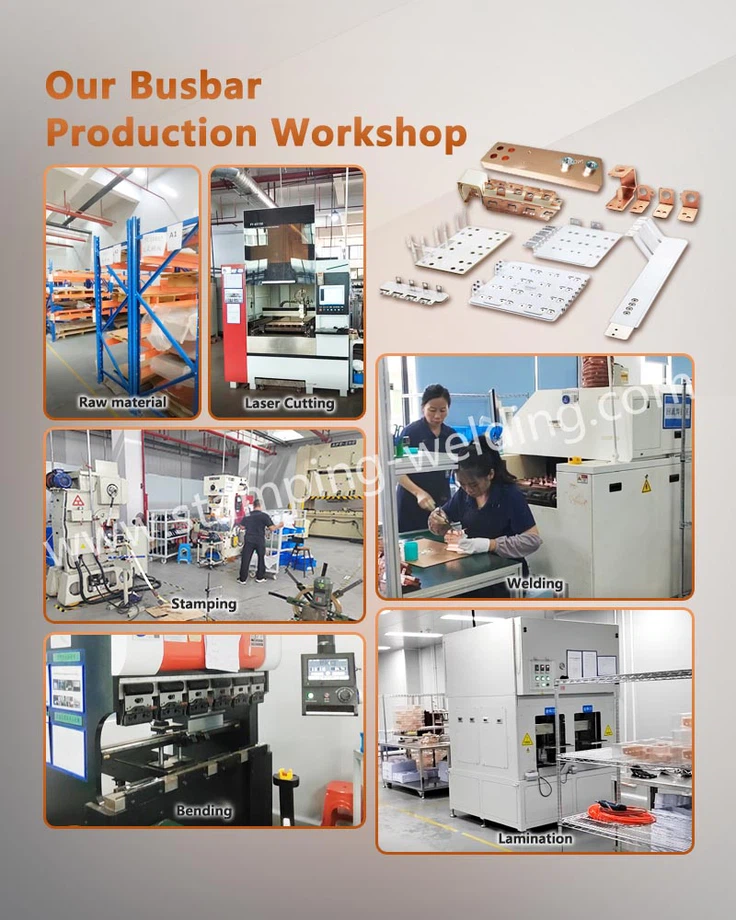

Herstellungsprozess
Die Herstellung von laminiertem Kupferbarren umfasst mehrere wichtige Schritte:
| Materialauswahl | Hochwertige Kupfer- oder Aluminiumbleche werden entsprechend den erforderlichen elektrischen Eigenschaften ausgewählt. |
| Schneiden | Die Platten werden mittels Laser- oder Präzisionsschneidtechnik präzise auf die gewünschten Maße zugeschnitten. |
| Isolieranwendung | Zwischen den leitenden Blechen werden Isolierschichten angebracht, um die elektrische Isolierung sicherzustellen. |
| Stapeln und Kleben | Die Schichten werden gestapelt und durch Druck und Hitze miteinander verbunden, wodurch eine starke, dauerhafte Verbindung gewährleistet wird. |
| Abschluss | Die endgültige Stromschiene wird so geformt und bearbeitet, dass sie den spezifischen Anforderungen der Anwendung entspricht. |
Details zur laminierten Stromschiene
PET-Isolierpapier:
Für die Sammelschiene wird PET-Isolierpapier (Polyethylenterephthalat) verwendet, das für seine hervorragenden elektrischen Isoliereigenschaften und seine Beständigkeit gegen Hitze und Feuchtigkeit bekannt ist.
Heißgepresste Isolierfolie:
Eine zusätzliche Isolierschicht wird durch eine heißgepresste Isolierfolie bereitgestellt, die eine robuste elektrische Isolierung gewährleistet und zur Gesamthaltbarkeit der Stromschiene beiträgt.
360-Grad-Wickelisolierungsbehandlung:
Die Sammelschiene wird einer 360-Grad-Wicklungsisolationsbehandlung unterzogen, die die leitenden Schichten vollständig einkapselt, was die Sicherheit erhöht und elektrische Fehler verhindert.
Klares Gewinde und feste Installation:
Die Stromschiene verfügt über klar definierte Gewinde für eine sichere und feste Installation und stellt sicher, dass die Verbindungen unter verschiedenen Betriebsbedingungen stabil und zuverlässig bleiben.
Kanalschneiden glatt:
Die Kanäle für die Sammelschiene sind glatt geschnitten, was für die Aufrechterhaltung der Integrität der Isolierung und die Gewährleistung einer ordnungsgemäßen Einpassung in das elektrische System von entscheidender Bedeutung ist.
Edelstahl-Nietmutter- oder Bolzenverfahren:
Die Sammelschiene ist mit Nietmuttern oder -bolzen aus Edelstahl ausgestattet, die starke, korrosionsbeständige Punkte für eine sichere Befestigung und Verbindung mit anderen Komponenten bieten.
Vorteile laminierter Stromschienen
Laminierte Stromschienen bieten gegenüber herkömmlichen Massivleitern mehrere Vorteile:
Hohe Stromkapazität
Die geschichtete Struktur ermöglicht eine größere Querschnittsfläche, wodurch die Strombelastbarkeit erhöht wird, ohne dass die Größe des Leiters zunimmt.
01
Raumeffizienz
Durch ihr kompaktes Design eignen sie sich ideal für Anwendungen, bei denen der Platz knapp ist.
02
Verbessertes Wärmemanagement
Die geschichtete Struktur kann dazu beitragen, die Wärme effektiver abzuleiten und so das Risiko einer Überhitzung zu verringern.
03
Flexibilität
Abhängig vom Design können einige laminierte Kupferstäbe ein gewisses Maß an Flexibilität bieten, sodass sie sich an komplexe Geometrien anpassen können.
04
Anwendungen
Laminierte Kupfersammelschienen werden in einer Vielzahl von Anwendungen eingesetzt, bei denen eine effiziente Stromverteilung von entscheidender Bedeutung ist:
Stromverteilungssysteme:
Sie werden häufig in Stromverteilungssystemen für Industrie-, Gewerbe- und Wohngebäude eingesetzt.
Transport:
In Elektro- und Hybridfahrzeugen werden sie für Batteriemanagementsysteme und Leistungselektronik eingesetzt.
Erneuerbare Energie:
Laminierte Kupfersammelschienen werden in Solarwechselrichtern und Windturbinenkonvertern für eine effiziente Energieübertragung eingesetzt.
Rechenzentren:
In Serverumgebungen mit hoher -Dichte sorgen sie für eine zuverlässige Stromverteilung und Wärmeverwaltung.
Abschluss
Laminierte Sammelschienenstellen einen bedeutenden Fortschritt in der elektrischen Leitertechnologie dar und bieten eine Kombination aus hoher Stromkapazität, Platzeffizienz und verbessertem Wärmemanagement. Da die Nachfrage nach effizienten und kompakten Stromverteilungssystemen wächst, dürften laminierte Kupfersammelschienen in einer Vielzahl von Anwendungen eine immer wichtigere Rolle spielen. Ihre Fähigkeit, die Herausforderungen moderner elektrischer Systeme zu meistern, macht sie zu einem unverzichtbaren Bestandteil bei der Suche nach effizienteren und nachhaltigeren Energielösungen.
