Äußere Endkappe: Strukturdetails, Produktionsprozess und Schlüsselanwendungen

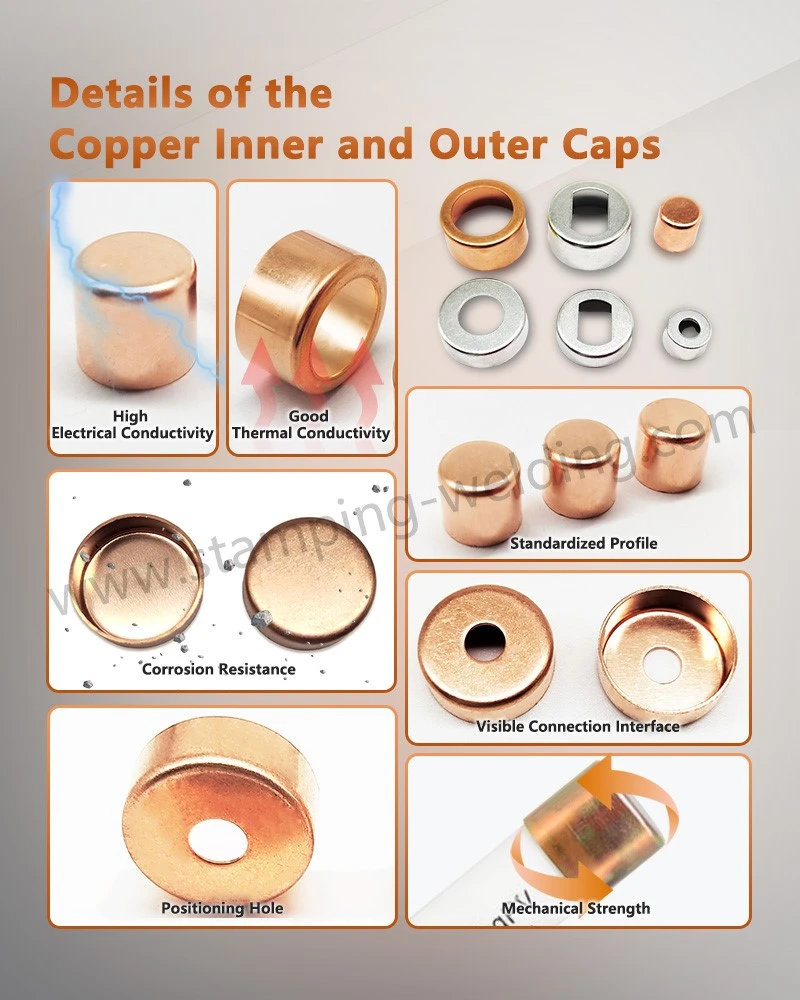

Der Begriff „äußere Endkappe“ bezieht sich auf eine abdeck- oder kappenartige Komponente-, die üblicherweise aus hochreinem-Kupfer besteht und als äußere Hülle oder Endabschluss einer strukturellen oder elektrischen Komponente dient. Sie wird häufig in der Leistungselektronik, in Steckverbindern, Sicherungsbaugruppen oder Leiteranschlüssen verwendet - und nutzt die überlegene elektrische Leitfähigkeit, Wärmeleitfähigkeit und Korrosionsbeständigkeit von Kupfer aus. Die In--Kappen für Sicherungseinsätze erfüllen oft mehrere Funktionen: als Schutzgehäuse, das interne Elemente abdichtet aus der Umgebung (Staub, Feuchtigkeit, Chemikalien); als mechanische Schnittstelle zu anderen Teilen; und als elektrischer/thermischer Pfad zur Strom- oder Wärmeableitung.

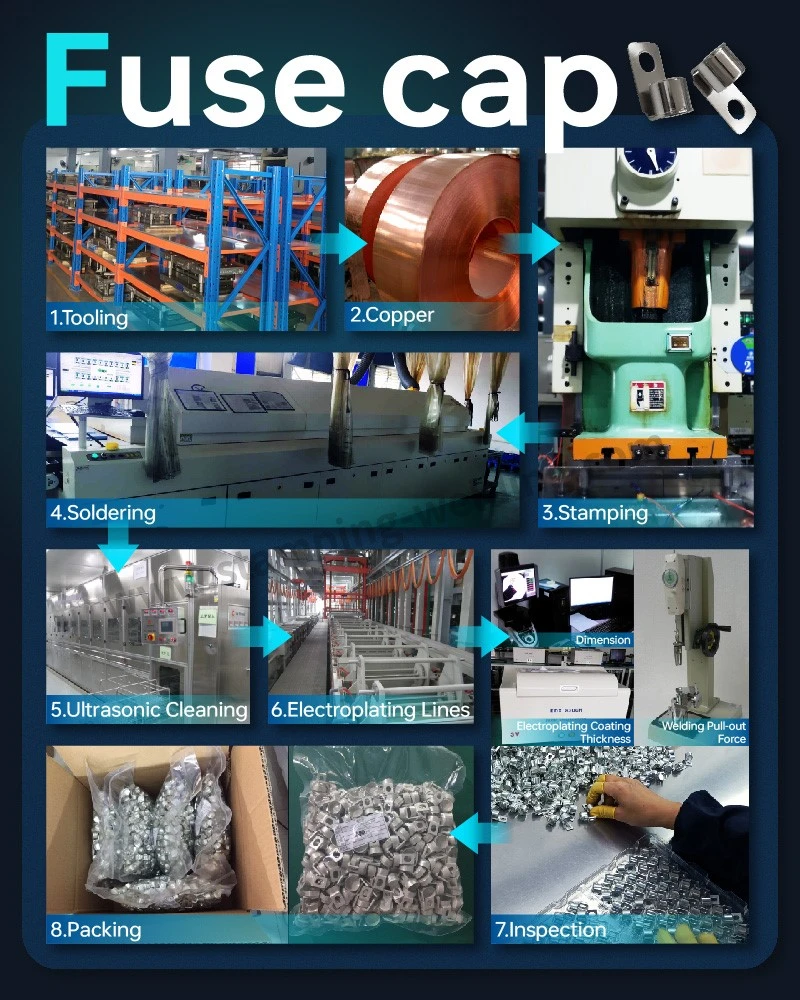

Der Herstellungsablauf einer runden Endkappe aus poliertem Kupfer umfasst typischerweise die folgenden Schlüsselschritte:



Materialvorbereitung

• Wählen Sie Bleche oder Stangen aus einer Kupferlegierung mit hoher Leitfähigkeit (oder industriellem-Reinkupfer), die für die Anwendung geeignet sind.
• Behandeln Sie das Material vor-(Glühen, Glätten), um eine gute Formbarkeit und minimale Restspannung sicherzustellen.



Formen und Gestalten

• Stanzen/Becherformen/Stanzen: Für einfache Kappenformen wird das Metallblech ausgestanzt und durch Stanzen oder Tiefziehen in eine Becher- oder Kappengeometrie geformt.
• Zerspanende Bearbeitung (Drehen/Fräsen): Wenn eine höhere Präzision oder eine komplexe Geometrie erforderlich ist (Innenmerkmale, enge Toleranzen), kann eine maschinelle Bearbeitung eingesetzt werden.
• Schweißen oder Abdichten: Wenn die Kupferkappenarmatur an einem Körper, einem Rohr oder einem Anschluss befestigt werden muss, kann Schweißen (z. B. Kupferschweißen) oder Löten/Hartlöten angewendet werden.



Oberflächenbehandlung und Veredelung

• Nach dem Formen kann die Kappe Oberflächenbehandlungen unterzogen werden: Entgraten, Polieren, Passivieren, möglicherweise Plattieren. Diese verbessern das Erscheinungsbild, verhindern Oxidation und sorgen für einen ausreichenden elektrischen Kontakt/Wärmepfad.
• Es wird eine Prüfung auf Maßhaltigkeit, mechanische Passform und elektrische/thermische Leistung (falls zutreffend) durchgeführt.



Montage & Verpackung

• Die Kupfer-Endkappen rund werden in die größere Baugruppe (z. B. Sicherungskörper, Steckerende, Batterieklemme) integriert und unterliegen einer Qualitätskontrolle auf Passform, Abdichtung und Kontaktwiderstand.
• Um das Kupferteil während des Transports und der Lagerung vor Beschädigung oder Anlaufen zu schützen, werden geeignete Verpackungsmethoden angewendet.





Materialeigenschaften:Kupfer bietet einen geringen elektrischen Widerstand und eine hohe Wärmeleitfähigkeit, wodurch die In-{0}}Inline-Kappen für Sicherungseinsätze in Strom-/Wärmeanwendungen effektiv sind.



Passform & Schnittstelle:Die Kappe muss genau mit der passenden Komponente (Rohr, Körper, Anschluss) zusammenpassen. Die richtige Auslegung der Toleranzen zur Vermeidung von Lücken, zur Gewährleistung eines guten Kontakts und zur Reduzierung des parasitären Widerstands ist von entscheidender Bedeutung.



Abdichtung und Schutz:Wenn die runde Endkappe aus poliertem Kupfer als Gehäuse fungiert, ist die Abdichtung gegen Staub, Feuchtigkeit oder korrosive Medien wichtig. Das Design kann Dichtungsnuten, Schweißnähte oder Pressverschlüsse umfassen.



Wärmeableitung:Bei Anwendungen, bei denen die Kupferkappenarmatur Strom leitet oder die Wärmeableitung erleichtert, kann das Design Rippen oder eine vergrößerte Oberfläche umfassen, und die Wahl der Kupferlegierung und Wandstärke ist für die thermische Leistung von Bedeutung.



Herstellbarkeit:Für die Produktion in großem Maßstab ist das Formen (Stanzen) kostengünstiger-, bei der Konstruktion müssen jedoch Herausforderungen wie Verformung, Rückfederung- und Werkzeugverschleiß (insbesondere bei Kupfer) berücksichtigt werden.



Oberflächenintegrität:Da runde Endkappen aus Kupfer anfällig für Oberflächenoxidation/Anlaufen sind und elektrische Kontaktflächen einen geringen Widerstand aufweisen müssen, sind Oberflächenbeschaffenheit und -behandlung wichtig.

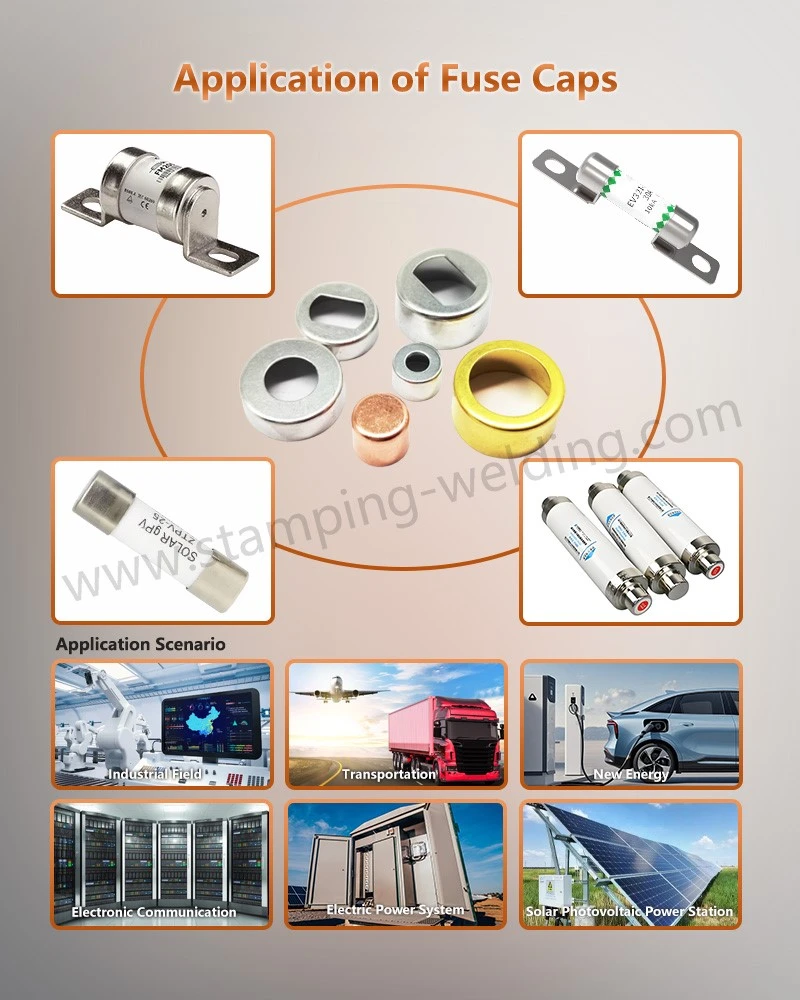

Sicherungsbaugruppen und Leistungselektronik:Der Kupferkappenanschluss dient als Endgehäuse eines Sicherungskörpers und bietet sowohl elektrischen Abschluss als auch mechanischen Schutz.



Stecker- und Kabelanschlüsse:Bei Hochstromanwendungen können Inline-Kappen für Sicherungseinsätze an Kabelenden oder Leiterenden verwendet werden, um einen effektiven Strompfad und eine robuste Schnittstelle sicherzustellen.



Batterie- oder Energiespeichermodule:An der Schnittstelle einer Batteriezelle oder eines Akkupacks kann eine Endkappe aus Kupfer als Anschlussabdeckung verwendet werden, um hohen Strömen und thermischen Belastungen standzuhalten.



HLK-/Kühl-/Flüssigkeitssysteme:Obwohl sie als „Endkappe“ bezeichnet werden, fungieren runde Endkappen aus poliertem Kupfer in einigen Fällen als mechanische Verschlüsse für Rohre oder Röhren, bei denen die Eigenschaften des Kupfers vorteilhaft sind (obwohl dies in gewisser Weise mit unserer auf Elektrotechnik fokussierten Anwendung verwandt ist).



Industrie- und Outdoor-Ausrüstung:Aufgrund der Haltbarkeit und Korrosionsbeständigkeit von Kupfer werden Kupferkappenarmaturen in robusten Geräten (Schiffs-, Offshore-, erneuerbare Energiesysteme) eingesetzt, bei denen Schutz und Zuverlässigkeit von entscheidender Bedeutung sind.





• Mit dem Trend zu höheren Stromdichten, schneller schaltender Elektronik, höherem Temperaturbetrieb und modularen Baugruppen werden die Anforderungen an äußere Endkappenkomponenten immer anspruchsvoller (geringerer Widerstand, verbesserte Kühlung, engere Toleranzen).



• Bei der Beschaffung sollte auf Folgendes geachtet werden: Materialqualität (z. B. sauerstofffreies Kupfer oder Legierung mit hoher Leitfähigkeit), Wandstärke, Oberfläche (poliert, plattiert), Maßtoleranzen, Kompatibilität mit passenden Komponenten, Lebenszyklusbedingungen (Wärmezyklen, Korrosion).



• Eine frühzeitige Integration in den Entwurfsprozess wird empfohlen: Durch die frühzeitige Angabe der Inline-Kappen für den Sicherungseinsatz und seine Schnittstelle werden Abweichungen vermieden, die in der späteren Montagephase auftreten können.



• Berücksichtigung der Fertigungseffizienz: Wenn große Stückzahlen erforderlich sind, werden Stanz-/Pressumformverfahren bevorzugt, aber bei der Konstruktion müssen Werkzeugkosten, Materialverschwendung und Prozessreproduzierbarkeit berücksichtigt werden.



• Nachbearbeitung und Qualitätssicherung: Kupferkappenmontage, Prüfung des Kontaktwiderstands, Maßprüfungen, Oberflächenbeschaffenheit, sicherer Sitz und Abdichtung (falls erforderlich) tragen zur Gewährleistung der Zuverlässigkeit über die gesamte Lebensdauer bei.





DerÄußere Endkappekann als kleiner oder „einfacher“ Teil innerhalb einer größeren Baugruppe erscheinen-aber seine Rolle ist alles andere als trivial. Von der elektrischen Leitung über das Wärmemanagement bis hin zum mechanischen Schutz und der Schnittstellenabdichtung steht es an einer entscheidenden Schnittstelle zwischen Leistung und Zuverlässigkeit. Das Verständnis seiner Materialeigenschaften, Produktionsabläufe, Designüberlegungen und Anwendungskontexte versetzt Ingenieure, Komponentenspezifizierer und Beschaffungsexperten in die Lage, optimale Komponenten auszuwählen und einzusetzen.
