Welche Schlüsselparameter müssen beim Kauf flexibler Sammelschienen aus mehrschichtigen Kupferfolien bestätigt werden? Eine Auswahlhilfe für Strom, Anzahl der Kupferfolienschichten und Abmessungen

Beim Kauf von flexiblen Sammelschienen aus mehrschichtigen Kupferfolien reicht es in der Regel nicht aus, nur Produktbilder oder den Nennstrom bereitzustellen, um die entsprechenden Spezifikationen zu ermitteln. Für diese flexiblen mehrschichtigen Kupferfolienkomponenten müssen Käufer außerdem Dauerstrom, Spitzenstrom, Betriebsspannung, Temperaturanstiegsanforderungen und die tatsächliche Installationsumgebung bestätigen; Diese Parameter haben direkten Einfluss auf die Kupferfolienstruktur, die Produktabmessungen und das endgültige Preisangebot.





Während der Strom der grundlegende Faktor bei der Auswahl der Sammelschiene ist, kann er nicht als alleiniges Kriterium dienen. Für flexible Sammelschienen aus Kupferfolie, die in Motorbatteriezubehör verwendet werden, wird empfohlen, den Dauerbetriebsstrom, den Spitzenstrom, den zulässigen Temperaturanstieg und die Betriebsumgebung zu bewerten. Diese Faktoren sollten zusammen mit dem verfügbaren Installationsraum berücksichtigt werden, um die effektive leitende Querschnittsfläche zu bestimmen und so einen übermäßigen Temperaturanstieg während des Langzeitbetriebs aufgrund unzureichender Spezifikationsspielräume zu verhindern.

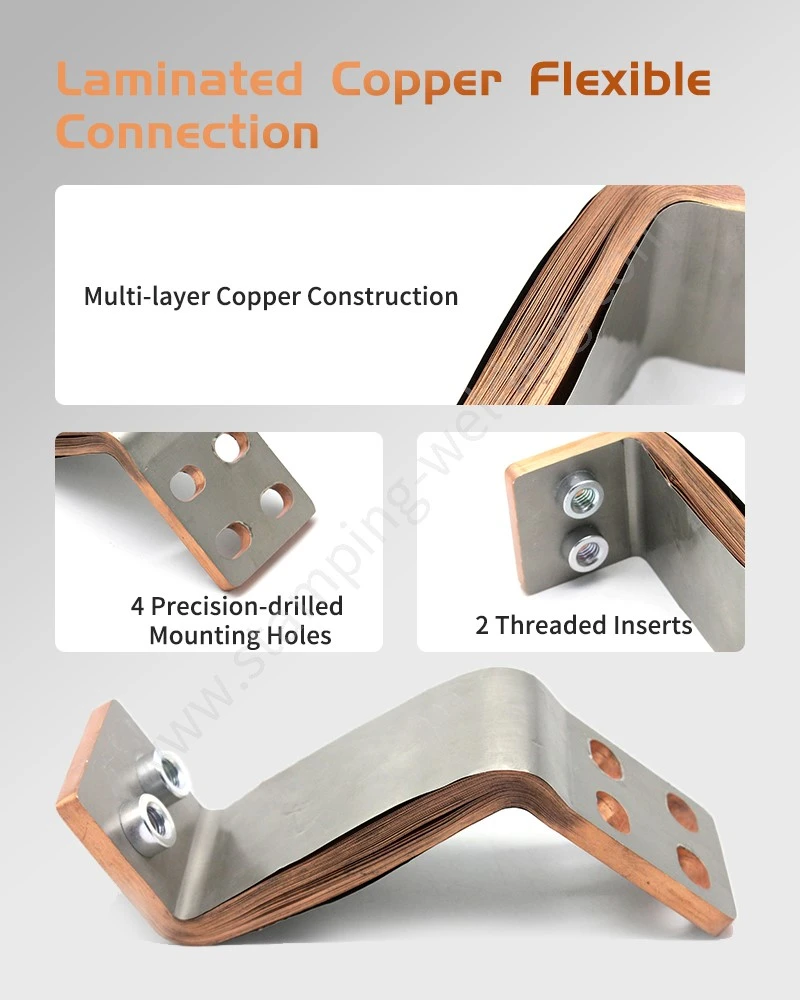

Die Dicke der einzelnen Kupferfolienschichten und die Gesamtzahl der Schichten müssen auf der Grundlage der tatsächlichen Stromführungsanforderungen bestimmt werden. Mit Kupferfolie laminierte flexible Sammelschienen erreichen die erforderliche leitende Querschnittsfläche typischerweise durch eine Kombination aus der Dicke einer einzelnen Schicht, der Anzahl der gestapelten Schichten und der effektiven Breite. Obwohl eine Erhöhung der Anzahl der Schichten die Strombelastbarkeit erhöht, beeinflusst sie auch die Gesamtdicke, die Flexibilität und den Diffusionsschweißprozess. Daher ist es nicht ratsam, einfach Schichten hinzuzufügen, die ausschließlich auf dem Strom basieren.



Wenn das Projekt besondere Anforderungen an die Korrosionsbeständigkeit der Anschlüsse, den Kontaktwiderstand oder die Betriebsumgebung stellt, sollte die Methode der Oberflächenbehandlung frühzeitig festgelegt werden. Beispielsweise eignen sich kundenspezifische flexible Stromschienen aus versilbertem Kupfer für Verbindungen, die eine hohe Kontaktleistung und Oberflächenstabilität erfordern. Allerdings muss die Wahl der Beschichtung auf einer umfassenden Bewertung der Betriebstemperaturen, Umgebungsbedingungen und Kostenziele basieren.





Die Dimensionsüberprüfung umfasst nicht nur Länge und Breite, sondern auch die Gesamtdicke, die Positionierung der Anschlüsse, die Lochdurchmesser und den Lochabstand -zu-. Bei gebogenen flexiblen Kupfersammelschienen muss das Beschaffungs- oder Ingenieurpersonal auch die Biegerichtung, den Biegewinkel, die Länge des flexiblen Abschnitts und den Installationsabstand angeben. Andernfalls kann es bei der Massenproduktion zu Störungen bei der Montage oder zu unzureichendem Platz für die Biegung kommen.



Für laminierte Steckverbinder, die in elektrischen Geräten verwendet werden, sollten die Anschlussspezifikationen-einschließlich Material, Dicke, Lochpositionen, Verbindungsmethoden und Kontaktflächen- während der Anfragephase klar definiert werden. Bei automatisierten Montageprojekten ist die Konsistenz der Anschlussabmessungen besonders wichtig. Daher wird empfohlen, Schlüsselabmessungen in 2D-Zeichnungen explizit zu kennzeichnen.



Wenn Produkte für die Installation in engen Räumen vorgesehen sind, müssen die Gesamtdicke, die Länge der flexiblen Zone und die Anschlussausrichtung der flexiblen Sammelschienen aus mehrschichtigen Kupferfolien in Abstimmung mit der umgebenden Baugruppe überprüft werden. Durch die Bereitstellung ausreichenden Bauraums während der Entwurfsphase wird die mechanische Belastung durch erzwungenes Biegen während der Installation minimiert und das Risiko späterer struktureller Änderungen verringert.



Bei Anwendungen wie Wechselrichtern und Energiespeicherkonvertern müssen Länge, Anschlusspositionen und Montagelochpositionen der laminierten Kupfersammelschiene auf die Anordnung von Leistungsmodulen, IGBTs oder SiC-Geräten abgestimmt werden. Die Angabe vollständiger Einbaumaße bei der Beschaffung erleichtert dem Lieferanten die bauliche Beurteilung.



Bei elektrischen Hochleistungsanschlüssen sollten die Beschaffungsspezifikationen für laminierte Kupfer-Wechselrichter-Sammelschienen auch den Betriebsstrom, die Betriebsspannung, den zulässigen Temperaturanstieg und die Verbindungspunkte umfassen. Bei komplexen Konfigurationen sollten Spezifikationen anhand von Mustern, 2D-Zeichnungen oder 3D-CAD-Dateien bestätigt werden; Es wird nicht empfohlen, sich bei der Produktion ausschließlich auf Fotos zu verlassen.



Haben Sie komplexe Biege-, Anschluss- oder Einbauraumanforderungen?



Fordern Sie eine Überprüfung der kundenspezifischen Sammelschienentechnik an





Die Herstellung diffusionsgeschweißter flexibler Stromschienen aus Kupferfolie umfasst typischerweise Prozesse wie das Stapeln von Kupferfolienschichten, Diffusionsschweißen, Anschlussformen und Präzisionsschneiden. Bei diesen laminierten Kupferfolien-Sammelschienenverbindungen sollte der Schwerpunkt auf der Konsistenz der Verbindung zwischen den Folienschichten, den Abmessungen der Schweißzonen und dem endgültigen elektrischen Widerstand liegen und nicht nur auf der Prüfung des Erscheinungsbilds des Produkts.



Bei Sammelschienen, die für Hochstrom-/Hochspannungsanwendungen vorgesehen sind, empfiehlt es sich, vor der Massenproduktion die Anforderungen hinsichtlich elektrischem Widerstand, Kontinuität und Temperaturanstieg zu überprüfen. Bei Bedarf sollten zusätzliche Tests -wie Biege-, Vibrations- oder Ermüdungstests- durchgeführt werden, um sicherzustellen, dass das Produkt den Anforderungen der tatsächlichen Betriebsumgebung entspricht, anstatt sich ausschließlich auf die visuelle Inspektion von Proben zu verlassen.



Bei komplexen flexiblen Kupferfolien-Sammelschienen mit laminierten Nebenwiderständen muss die Verbindungsmethode zwischen dem flexiblen Abschnitt und den starren Anschlüssen sowie die Dimensionsstabilität der Anschlüsse nach dem Formen überprüft werden. Wichtige Prozessparameter sollten während der Massenproduktion konsistent eingehalten werden und Maß- und elektrische Prüfungen sollten eingesetzt werden, um Abweichungen von Charge zu Charge zu minimieren.



Oberflächenbehandlungen für Anschlüsse und Anschlusspunkte können je nach Anwendungsanforderungen ausgewählt werden. Während der Beschaffungsphase sollten Anforderungen an die Verzinnung, Versilberung oder andere Oberflächenbehandlungen klar definiert werden; Darüber hinaus müssen Kontaktflächen, Beschichtungsabdeckung und kritische Abmessungen bestätigt werden, um Kosten- und Lieferprobleme aufgrund späterer Änderungen am Oberflächenbehandlungsplan zu vermeiden.



Für laminierte Kupferfolien-Sammelschienen wird empfohlen, die Spezifikationen -einschließlich Materialien, Dicke, Anzahl der Schichten, Abmessungen und Anschlusskonfigurationen-während der Probenahmephase festzulegen und die Überprüfung des Widerstands, des Temperaturanstiegs und der Abmessungen abzuschließen, bevor mit der Massenproduktion begonnen wird. Die Einführung eines Arbeitsablaufs zur „Probenbestätigung-Klein--Batchvalidierung-Massenproduktion“ trägt dazu bei, Spezifikationsänderungen zu minimieren, sobald die Massenproduktion-angelaufen ist.





Für flexibel geformte Kupfersammelschienen, die in Leitungssammelschienenanwendungen verwendet werden, ist es am besten, während des Anfrageprozesses 2D-Zeichnungen, 3D-CAD-Modelle oder physische Muster bereitzustellen und dabei Abmessungen wie Länge, Breite, Biegerichtung, Anschlusslochanordnung und Montagepositionen anzugeben. Je vollständiger die Informationen, desto einfacher ist es für Lieferanten, Herstellungsprozesse genau einzuschätzen und Angebote abzugeben.



FürFlexible Sammelschienen aus mehrschichtigen KupferfolienBei der Verwendung in Batteriepaketen für Elektrofahrzeuge wird empfohlen, Angaben zu Dauerstrom, Spitzenstrom, Betriebsspannung, zulässigem Temperaturanstieg und voraussichtlichem Kaufvolumen anzugeben. Bei Batteriepaketprojekten für neue Energiefahrzeuge sollten auch der Einbauabstand relativ zu umgebenden Strukturkomponenten und die Verbindungsausrichtung bestätigt werden.



Wenn es sich bei der Anwendung um Transformatoren, Drosseln oder andere elektrische Verbindungskomponenten handelt, sollten die Beschaffungsspezifikationen für flexible Kupferfolien-Steckverbinder Betriebsfrequenz, Verbindungsmethode, Anschlusskonfiguration und Anforderungen an die flexible Zone umfassen, um die geeignete Kupferfolienstruktur und Verarbeitungsmethode zu bestimmen.



Für Produkte, die eine hohe Flexibilität erfordern-wie z. B. mehrschichtige flexible Kupferfolienverbindungen- müssen zu den wichtigsten Spezifikationen die Dicke der Kupferfolie, die Anzahl der Schichten, die Länge der flexiblen Zone und die Biegeanforderungen bestätigt werden. Sobald die technischen Parameter festgelegt sind, wird die Machbarkeit der Produktion anhand des Diffusionsschweißens und der anschließenden Umformprozesse beurteilt.



Für mit Kupferfolie laminierte flexible Stromschienen, die in neuen Energiebatteriesystemen verwendet werden, umfassen die Anforderungen in der Regel die Strombelastbarkeit, die Montageabmessungen, die Anordnung der Anschlusslöcher und die Produktlänge. Bei Volumenbeschaffungsprojekten sollten der jährliche Bedarf, die Mustermengen und die Vorlaufzeiten für die Massenproduktion im Voraus bestätigt werden, um die Kapazitätsplanung der Lieferkette zu erleichtern.



Schließlich können für Projekte, die eine Designentwicklung oder strukturelle Optimierung erfordern, Spezifikationen für kundenspezifische flexible laminierte Kupferfolien-Sammelschienen auf der Grundlage von vom Kunden bereitgestellten Zeichnungen, Mustern und elektrischen Parametern fertiggestellt werden. Eine umfassende RFQ-Dokumentation minimiert den Bedarf an Hin-{2}}und-Kommunikation und ermöglicht es Beschaffungsteams, schneller genaue Angebote und Mustervorschläge zu erhalten.









Lieferanten können Materialien, Struktur, Herstellungsprozesse und Kosten erst dann genau bewerten, wenn die Parameter vollständig bestätigt wurden. Wenn Sie bereits über Zeichnungen, Muster oder elektrische Spezifikationen verfügen, können Sie die relevanten Informationen für eine Spezifikationsbewertung und ein Preisangebot einreichen.
